Przeróbka zasilacza ATX na AT
Kilka słów wstępu .
Poradnik dla Osób które są w pewnym stopniu zaawansowane w pracach z "Elektryką" ,mają pojęcie jak używać : Lutownicy ,miernika ,czytać w podstawowym stopniu schematy, wiedzą że mają do czynienia z Siecią 230V ! .
Laicy i Uzdolnieni "Inaczej" niech niestety sobie ten post darują ,porażenie prądem 230V, oparzenia od lutownicy (cyny), rany szarpane -cięte zagrażają zdrowiu i życiu !
Wprowadzenie .
Nadchodzi dzień kiedy nasz Retro nie uruchamia się ,sprawdzamy i okazuje się że nasz zasilacz AT "odszedł do krainy wiecznych łowów" ,czyli zepsuł się .Mamy kilka opcji :
1-Kupić sprawny na portalach aukcyjnych ,ale koszt takiego w miarę sprawnego to wydatek od 60-100 zł , z wysyłką
2-Kupić na w/w portalach adapter który pozwoli nam na zaadaptowanie zasilacz ATX zamiast AT ,koszt około 50zł z wysyłką
3-Przerobić (zaadaptować ) zasilacz ATX ,uszkodzony zasilacz AT już mamy ,a w nim wszystko czego potrzebujemy do przeróbki .
Do przeróbki ponadto potrzebujemy :
Miernik uniwersalny (multimetr) ,lutownicę ,cynę, kalafonię ,podstawowe narzędzia. ponadto :
Jakikolwiek zasilacz ATX ,oczywiście sprawny ,z sprawdzonymi prawidłowymi napięciami pod obciążeniem (miernikiem !) ,minimum 300W .Ja używam do przeróbek jakich popadanie ( Muszą wytwarzać napięcie - 5V ) nawet te "wyklęte" .Przerobiłem już kilka takowych i bez problemu zasilają komputery AT .
Założeniem jest że obudowa jak i "wnętrzności " zasilacza będą ATX my zaś "dodamy" te elementy które "zmienią go" na zasilacz AT.
Oglądamy.
Najpierw spójrzmy czym różnią się w/w zasilacze :
Zasilacz AT - Przewód z włącznikiem 230V ,do włączania i wyłączania zasilacza , dwie wiązki przewodów zakończone wtykami P-8 i P-9 z napięciami do zasilania płyty AT ,oprócz tego złącza molex i zasilania stacji dyskietek .
Zasilacz ATX - Wtyk 20 lub 24 pin do zasilania płyt ATX ,przewody do zasilania ,molex i stacja dyskietek .
Przeróbka .
Z zasilacza AT wylutować wtyczki zasilania płyty głównej (P8-P9) ,przewód zasilania z włącznikiem zostawiamy na razie w spokoju .
Zasilacz ATX ,odnajdujemy przewody : szary (PG) ,zielony (PS ON) , niebieski (-12V)i, biały(-5V ) i odcinamy je około 5cm od płyty zasilacza (potem będzie łatwiej odnaleźć i przylutować przewody z wtyczek P8-P9.
Wylutowujemy przewody (oprócz tych odciętych ) wtyku zasilania płyty ATX (20-24pin),oczyszczając otwory odsysaczem ,przewody zasilania molex i FDD zostawiamy ). Potem w oczyszczone otwory w płycie zasilacza ATX lutujemy przewody końcówek zasilania AT P8-P9 ,zgodnie z z napięciami i kolorami przewodów , także tych które odcięliśmy od wtyku 20-24 pin.Wylutowywujemy też te ucięte ,lutujemy te z wtyczek P8-P9 .
Łączymy przewód zielony (PS ON) ,z masą zasilacza przez przylutowanie do jednego z otworów na płycie (masa).

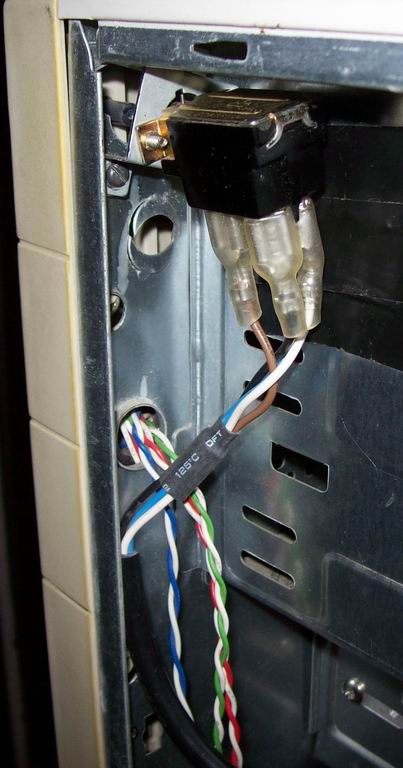

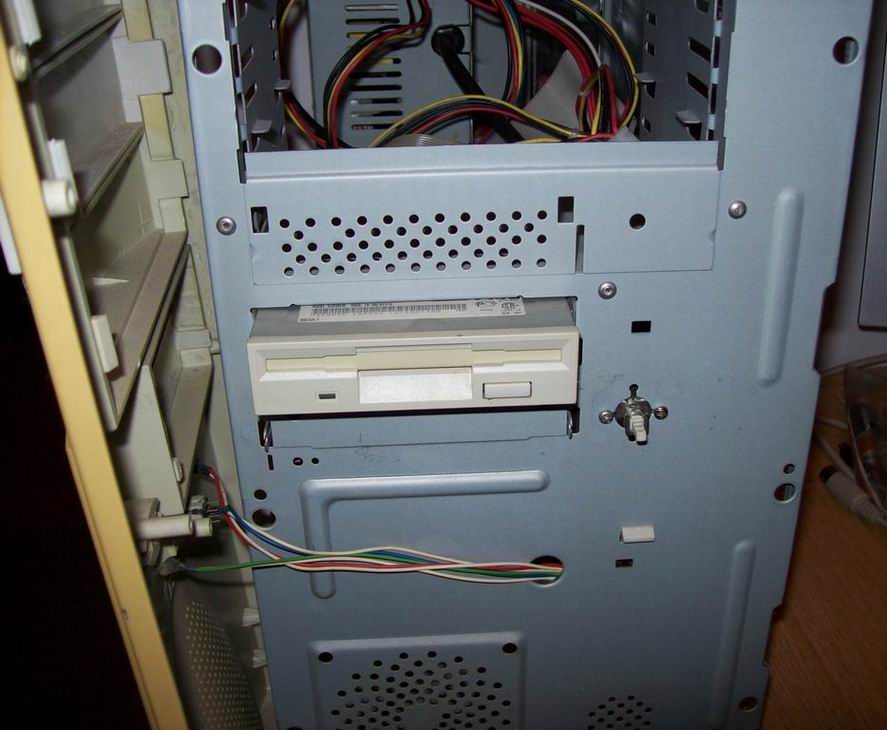

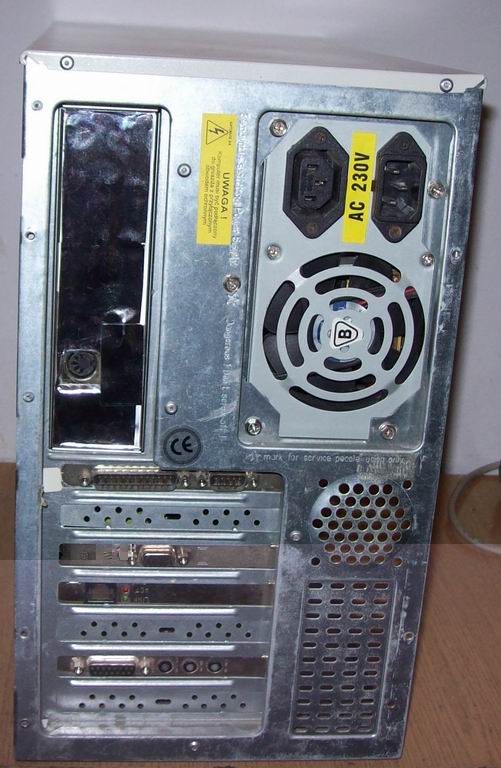

Przelutowywujemy przewód zasilania 230V z włącznikiem zgodnie z podłączeniem jakie było w zasilaczu AT do gniazd zasilania zasilacza ATX .

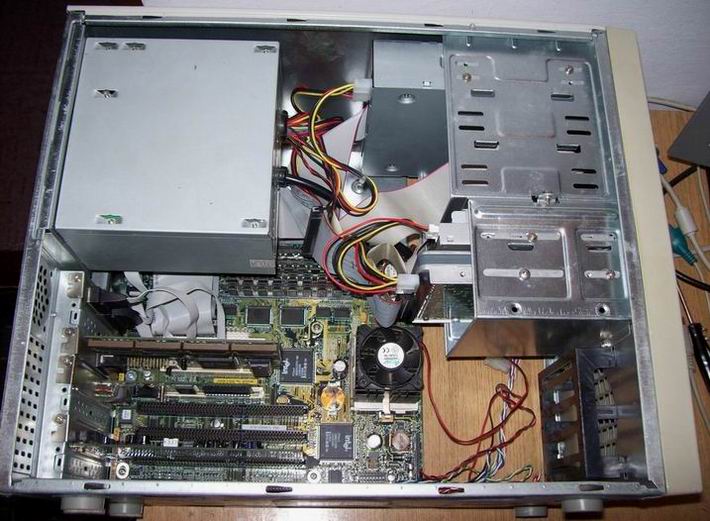

Sprawdzamy organoleptycznie i miernikiem (Przy NIE PODŁĄCZONYM DO SIECI 230V ! zasilaczu), czy nie zrobiliśmy jakiegoś zwarcia w czasie przelutowania przewodów . jeżeli jest wszystko ok ,montujemy płytę zasilacza w obudowie ,wyprowadzamy przewody przez "przepust " ,podłączamy obciążenie (może być np jakiś DVD ,albo HD) .podłączamy zasilanie ,koniecznie przez listwę z włącznikiem musi być z kołkiem (bolcem ) zerującym i gniazdko 230V MUSI BYĆ Wyzerowane lub Uziemione ! Po załączeniu listwy załączamy włącznikiem zasilacz i jeśli wszystko dobrze podłączyliśmy ,napęd lub dysk da oznaki działania . sprawdzamy czy zasilacz ma prawidłowe napięci i nie ma "Przebicia na obudowę " Jeżeli wszystko jest OK -Przeróbkę możemy uznać za zakończoną .
Pozwolę sobie powtórzyć :
Kilka Porad BHP

Uwaga !
Pamiętaj że zasilacz i włącznik są pod napięciem 230V !!! Wszelkie prace montażowe i podłączenia wykonuj przy Odłączonej Sieci 230V !!! Pamiętaj po montażu sprawdzić czy nie ma "Przebicia Na obudowę"

.Używaj tylko Oryginalnych Przewodów z uziemieniem i pamiętaj o dobrej izolacji włącznika

Przy wierceniu docinaniu i innych pracach montażowych zachowaj bezpieczeństwo ( można się skaleczyć )

Jeżeli nie czujesz że możesz to zrobić ,zrezygnuj ,poproś kogoś kompetentnego

W/W , przeróbki (jeżeli się ich podejmiesz ) , wykonujesz na własną odpowiedzialność
Ps. Schemat podłączenia wtyczek (zdjęcie )pozyskałem z :
https://aveoworklogs.pl/tworzenie-przej ... atx-na-at/
