Kontrolery pamięci masowych [ I/O ] na ISA - Zworkologia

[Dariusz 64]

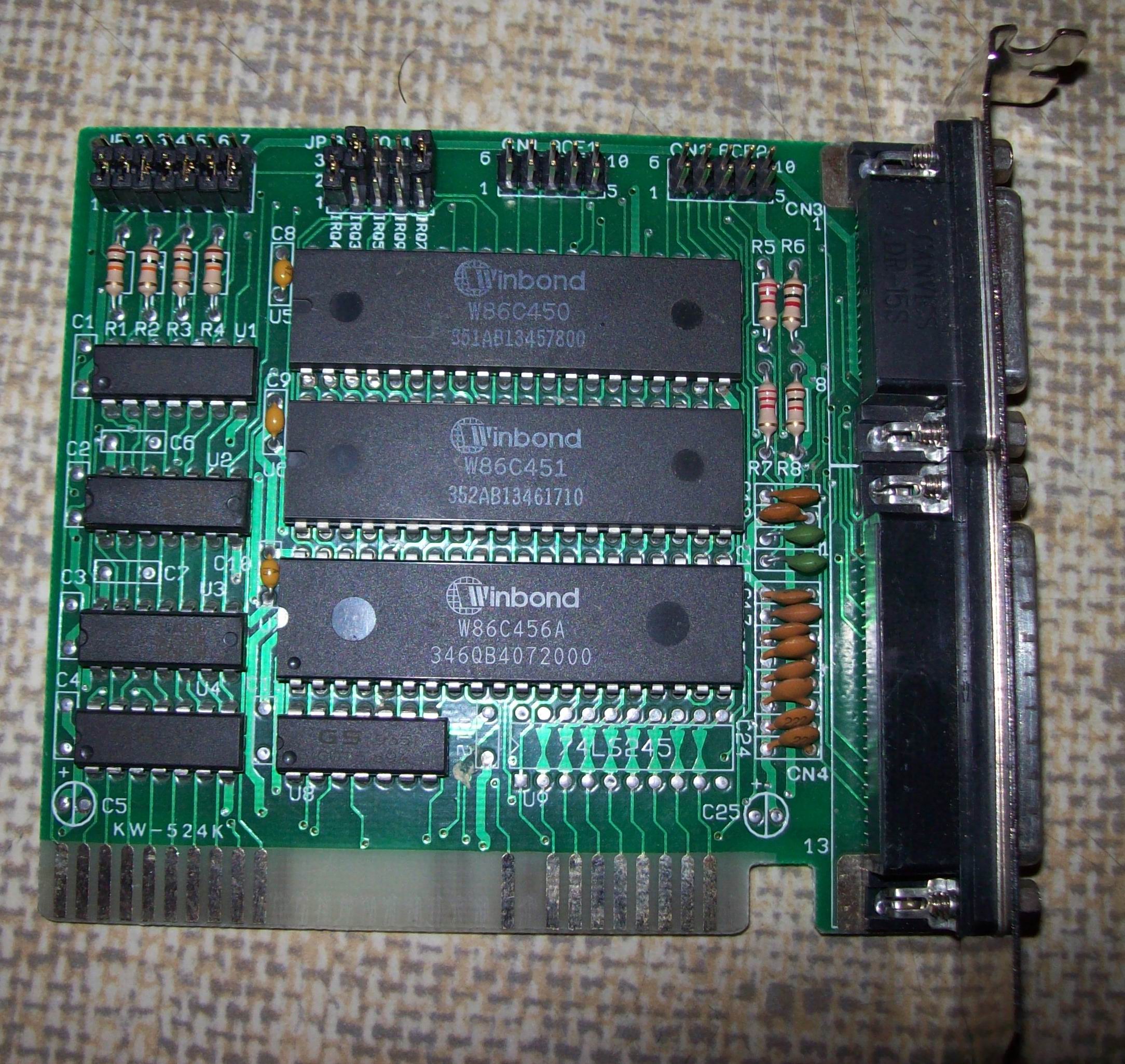

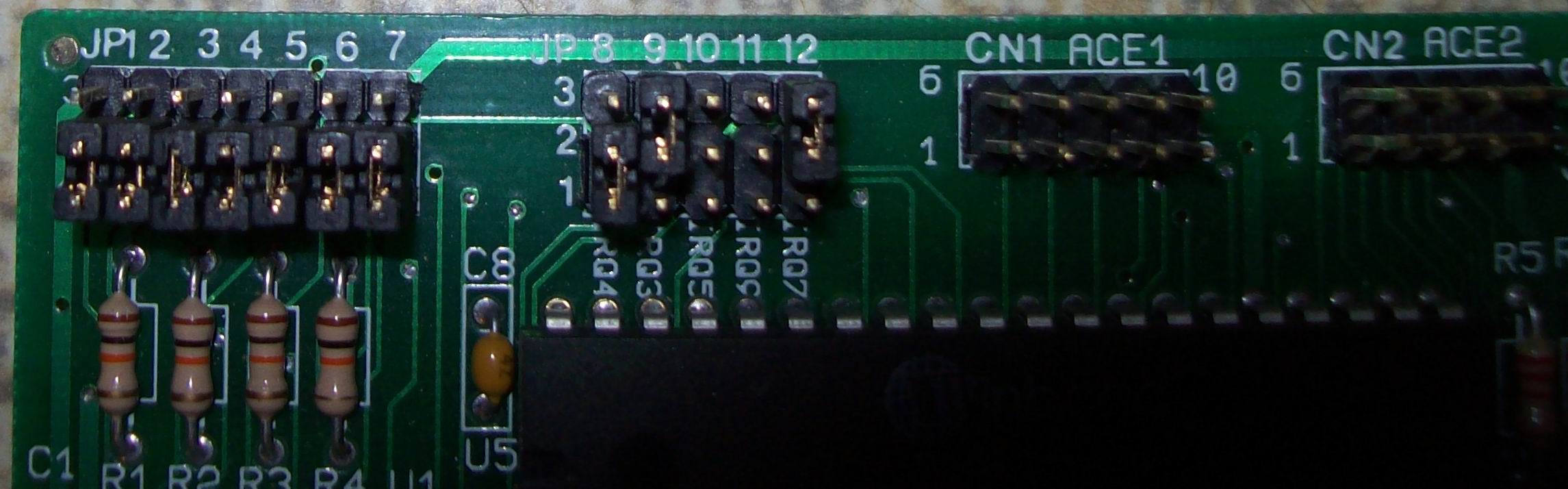

Gniazda : COM ,LPT i Game ,Kontroler Winbond na ISA (8 bit) ,tu mamy 2 sekcje zworek ,ustawienie które u mnie zadziałało na zdjęciu Nr 2 .

[Dariusz 64]

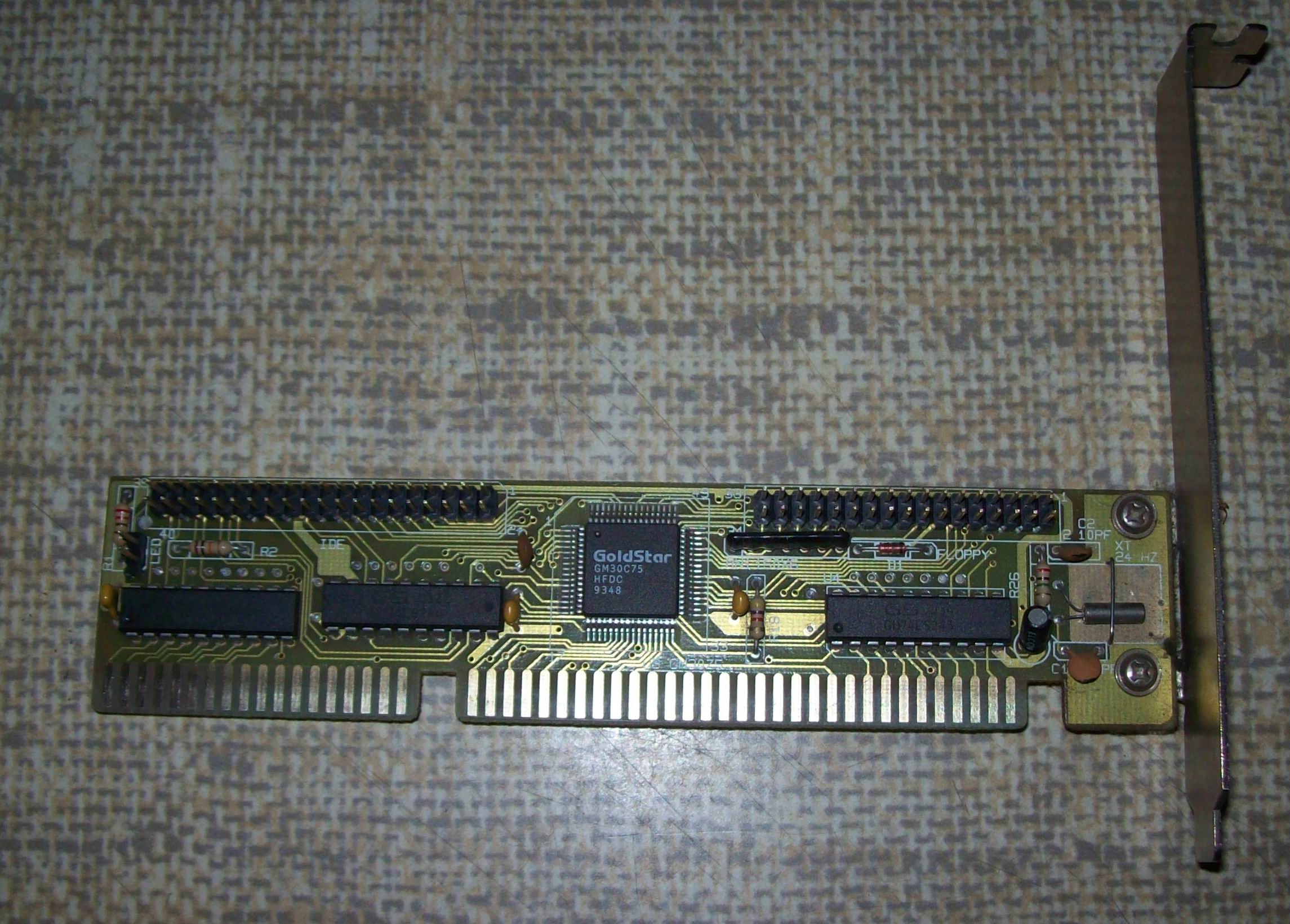

Kontroler GoldStar GM30C75 .Można podpiąć > 2 Dyski HDD IDE 3.5" ,lub dysk i napęd i diodę sygnalizacyjną do nich ,oraz 2xFDD .Kontroler bezobsługowy (bez zworek ) ,zalecam dla Osób rozpoczynającymi "przygodę z w/w kontrolerami" ustawianie zworek może przyprawić o niezłą traumę ).

[Dariusz 64]

Kontroler HMC .
Posiada właściwie wszystkie gniazda które są potrzebne do podłączenia kompletu napędów i peryferiów ,są to :
Kontroler IDE ATA -na 2 napędy
Kontroler stacji dyskietek FDD
Dwa gniazda COM (Serial), do podłączenia na "śledziu"
Port J4 (prawdopodobnie port GAME ,do podłączenia dżojstika )
Wlutowane gniazdo LPT
Dodam że gniazdo J3 służy do podłączenia diody sygnalizującej pracę dysku twardego (HD).
Na zdjęciu 01,ustawienie zworek w moim egzemplarzu, które pozwoliły na jego poprawną pracę .



[Dariusz 64]

Kontroler PiC.Ustawienia zworek na zdjęciach.



[Dariusz 64]

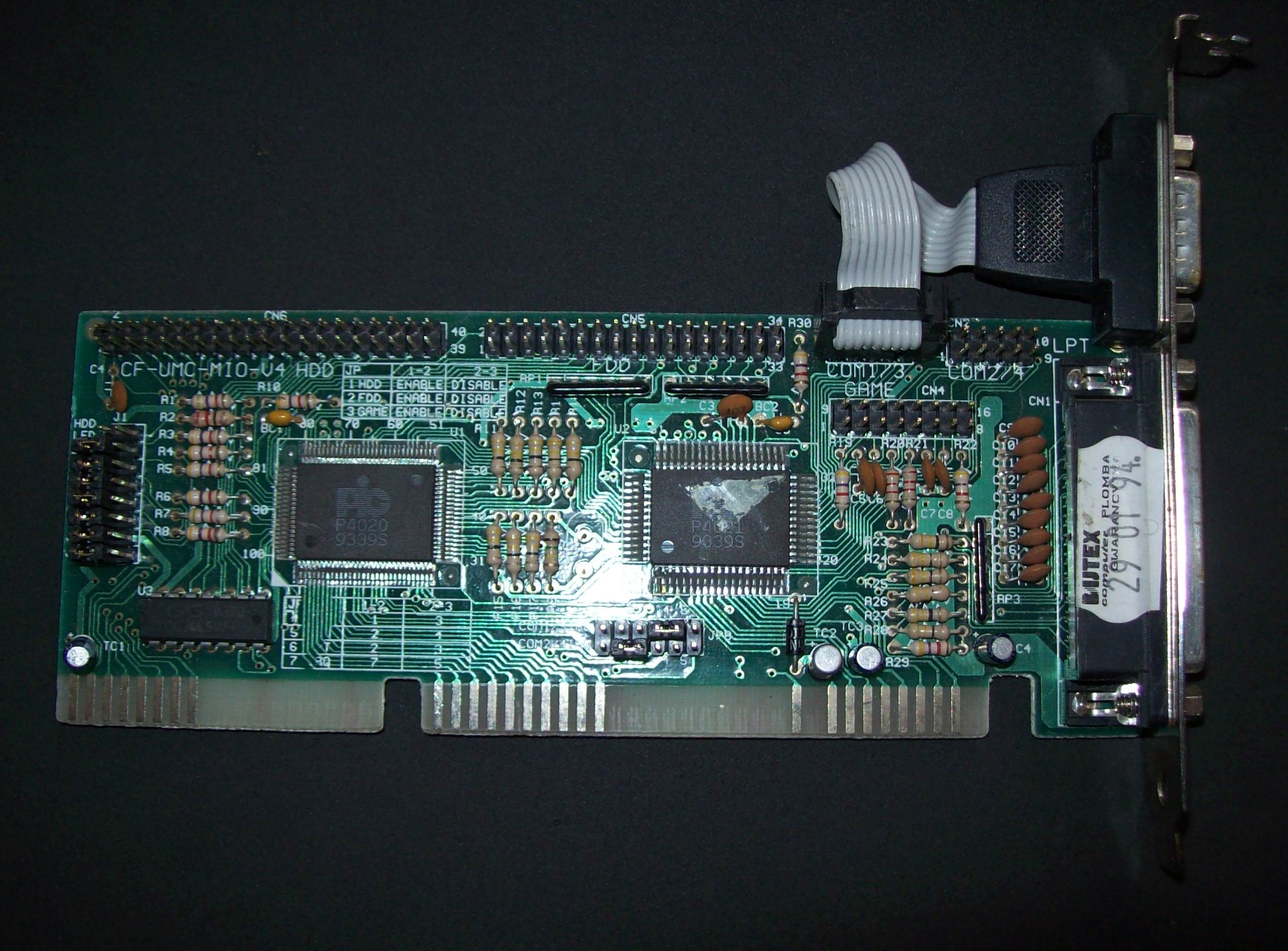

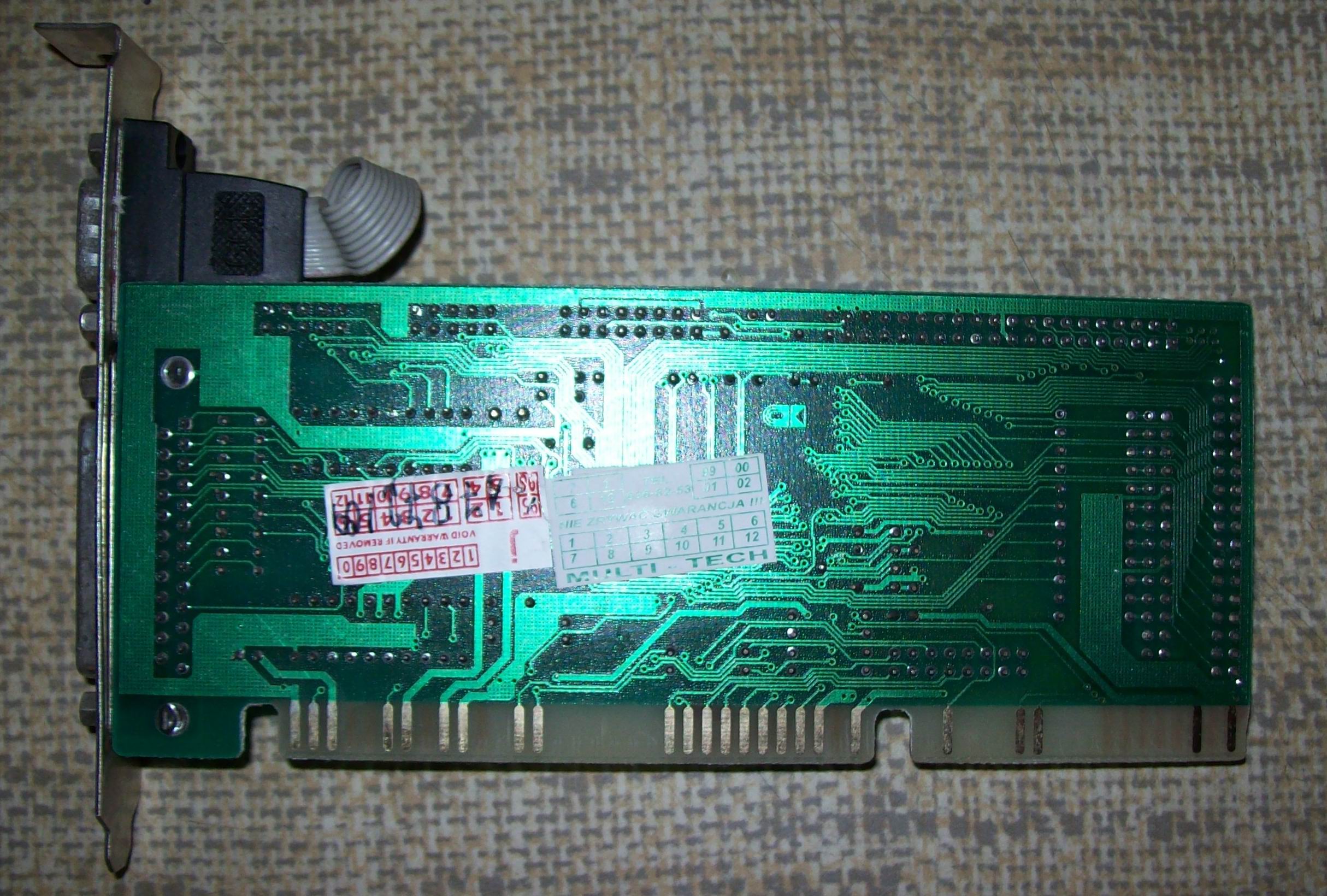

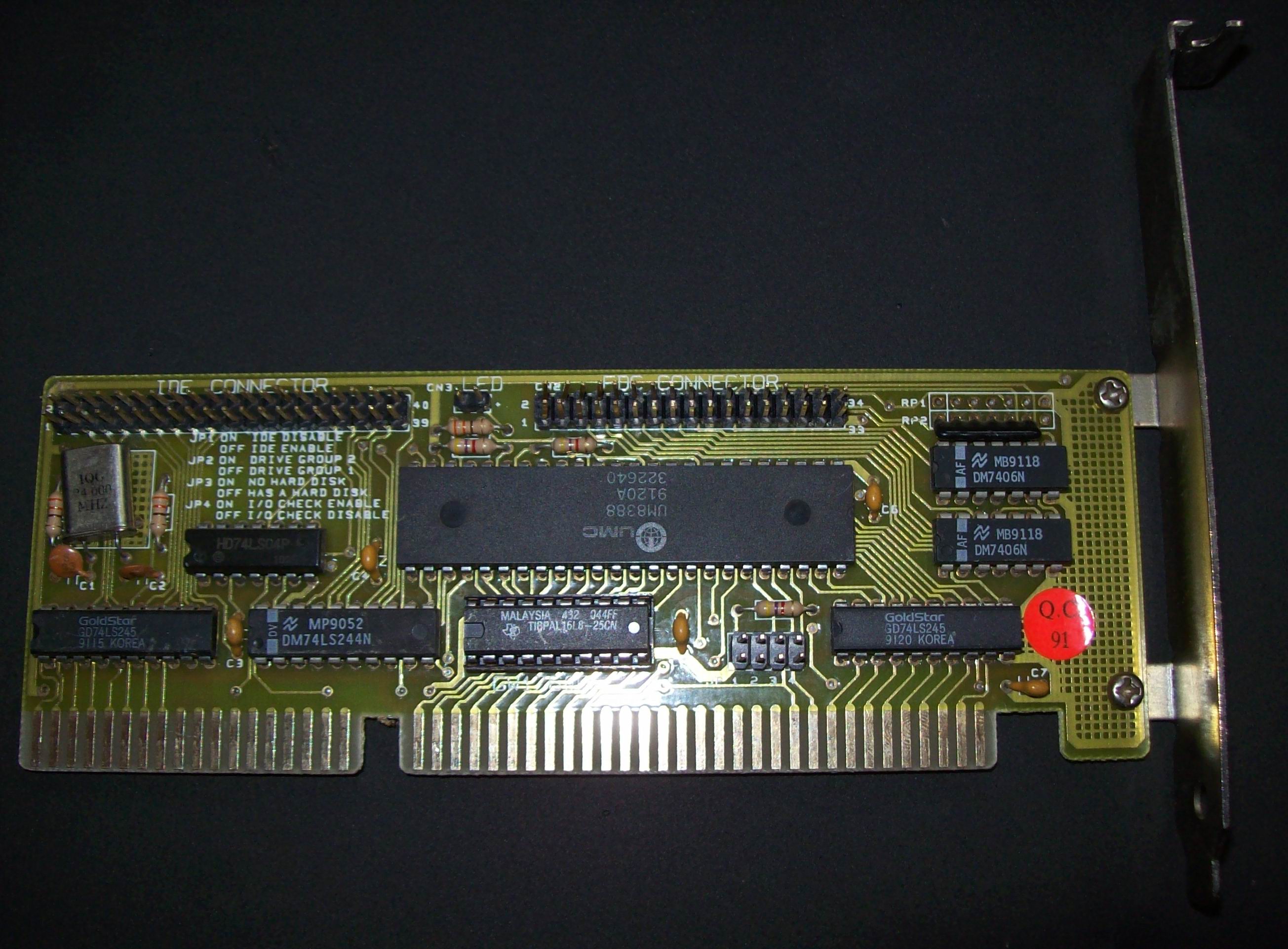

Kontroler UMC + dodatkowa karta z COM ,LPT.



[Dariusz 64]

Kontroler ASKA-2839 .
Całość konfiguracji na :
https://stason.org/TULARC/pc/hard-disk- ... -ASKA.html
