Wstęp.
Temat ważny dla tych którzy składają komputery PC klasy XT -80286-80386 -80486 .
Spotykamy się tam że na płytach głównych nie ma gniazd do podłączenia niczego innego jak klawiatury (gniazdo DIN) , jak podłączyć Dysk Twardy (HD) ,napęd optyczny (CD ROM ) ,stację dyskietek (FDD) ,myszkę (COM) ,drukarkę (Parallel - LPT) ,itp...
Tu musimy posłużyć się wymienionym w tytule kontrolerem ,najczęściej z racji wieku sprzętu jest on na slot ISA .
W temacie przedstawię na zdjęciach kontrolery które udało mi się "zezworkować" i zmusić do poprawnej pracy . Ustawianie zworek ,może przyprawić niekiedy o solidny "ból głowy" a i niekiedy znalezienie instrukcji jest "drogą przez mękę ".

Są to kontrolery dla napędów IDE-ATA ,nie używałem kontrolerów do innych napędów (SCSI ,MFM,itp ) ,jeżeli ktoś używa w/w kontrolerów zapraszam do podzielenia się swoją wiedzą na temat ich konfiguracji .

Zastrzegam ,typów kontrolerów było mnóstwo i te ustawienia które zobaczycie powinny działać w tych typach które pokażę,ale nie muszą jeżeli kontroler będzie trochę innego typu ,lecz podobieństwo może pomóc "zezworkować" podobny kontroler.

[Dariusz 64]

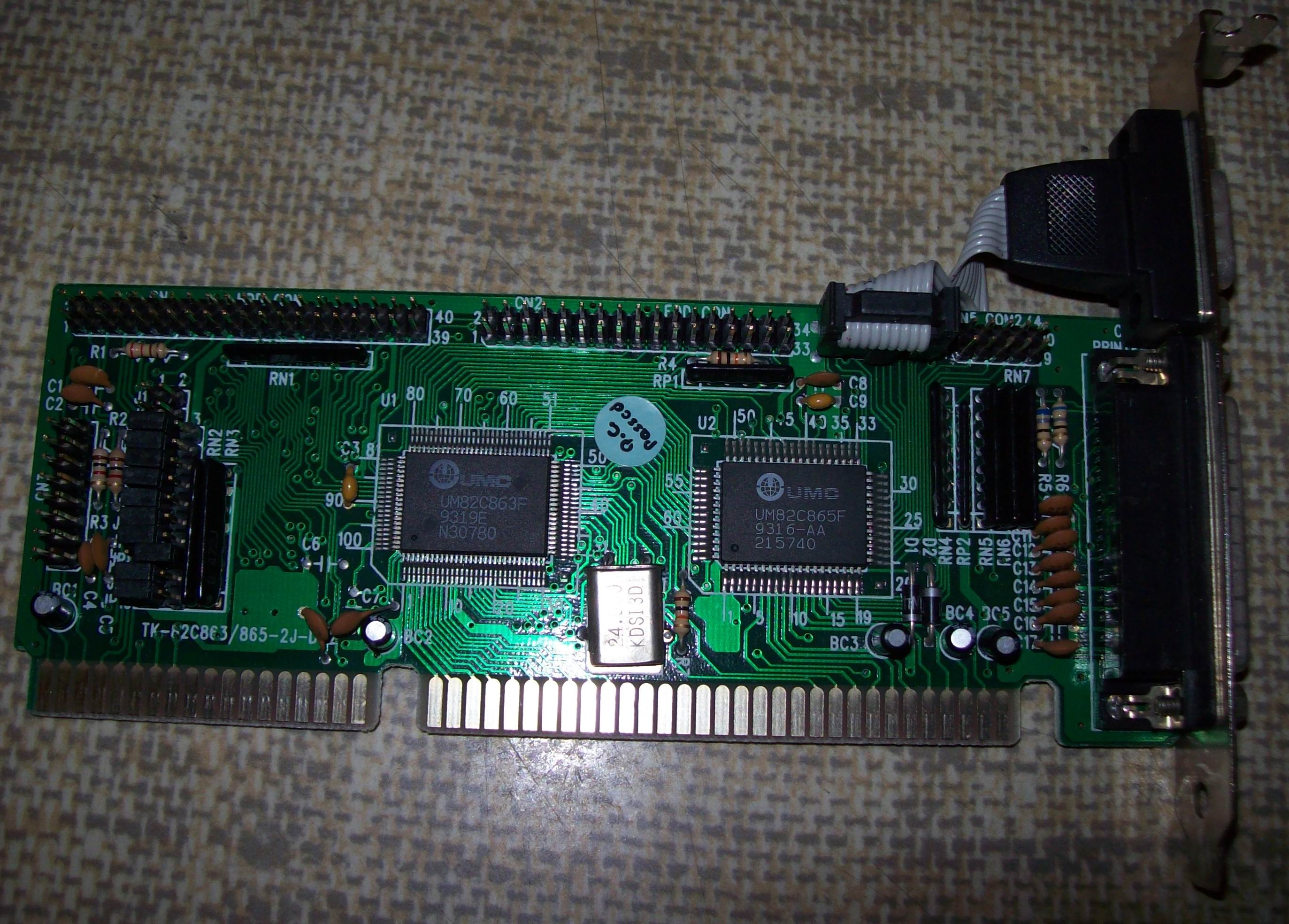

Kontroler UMC .
Posiada właściwie wszystkie gniazda które są potrzebne do podłączenia kompletu napędów i peryferiów ,są to :
Kontroler IDE ATA -na 2 napędy
Kontroler stacji dyskietek FDD
Dwa gniazda COM (Serial), do podłączenia na "śledziu"
Port CN3 (prawdopodobnie port GAME ,do podłączenia dżojstika )
Wlutowane gniazdo LPT

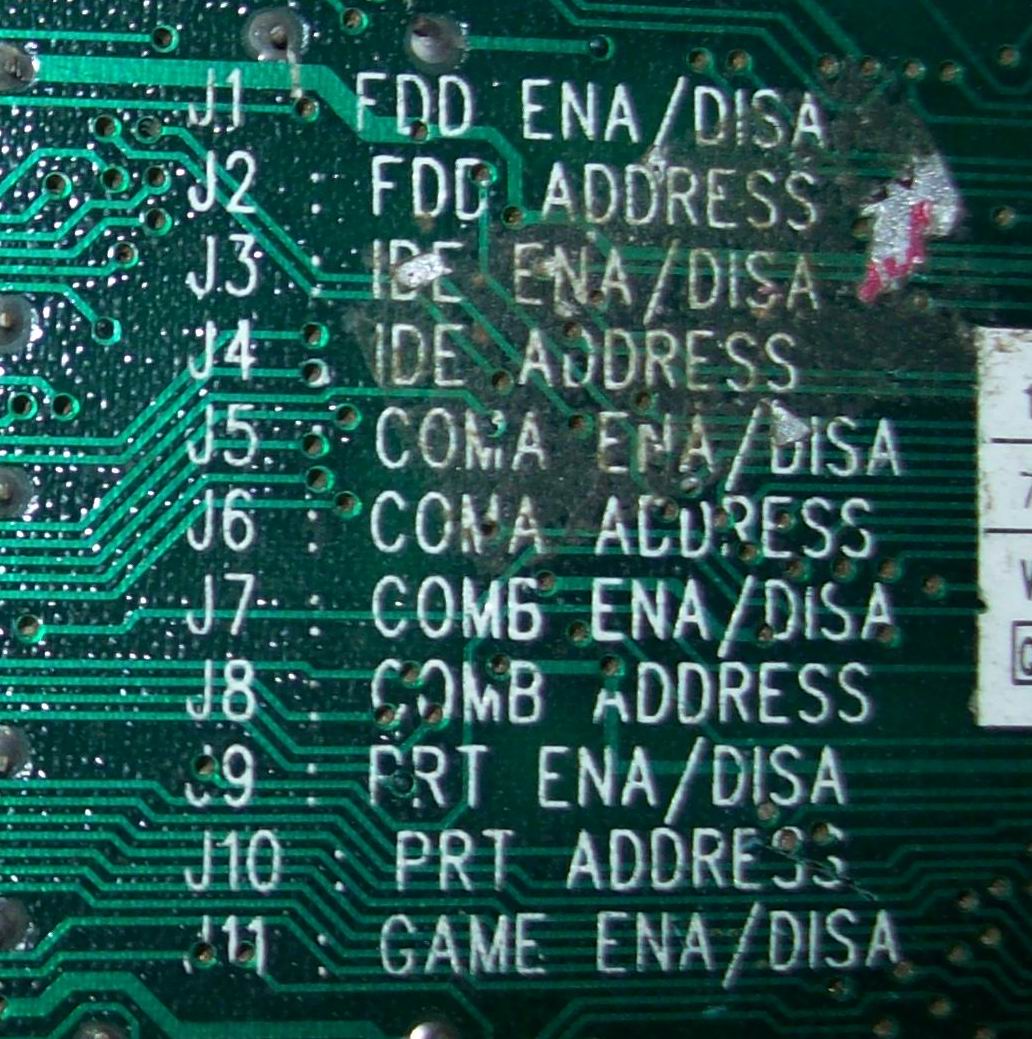

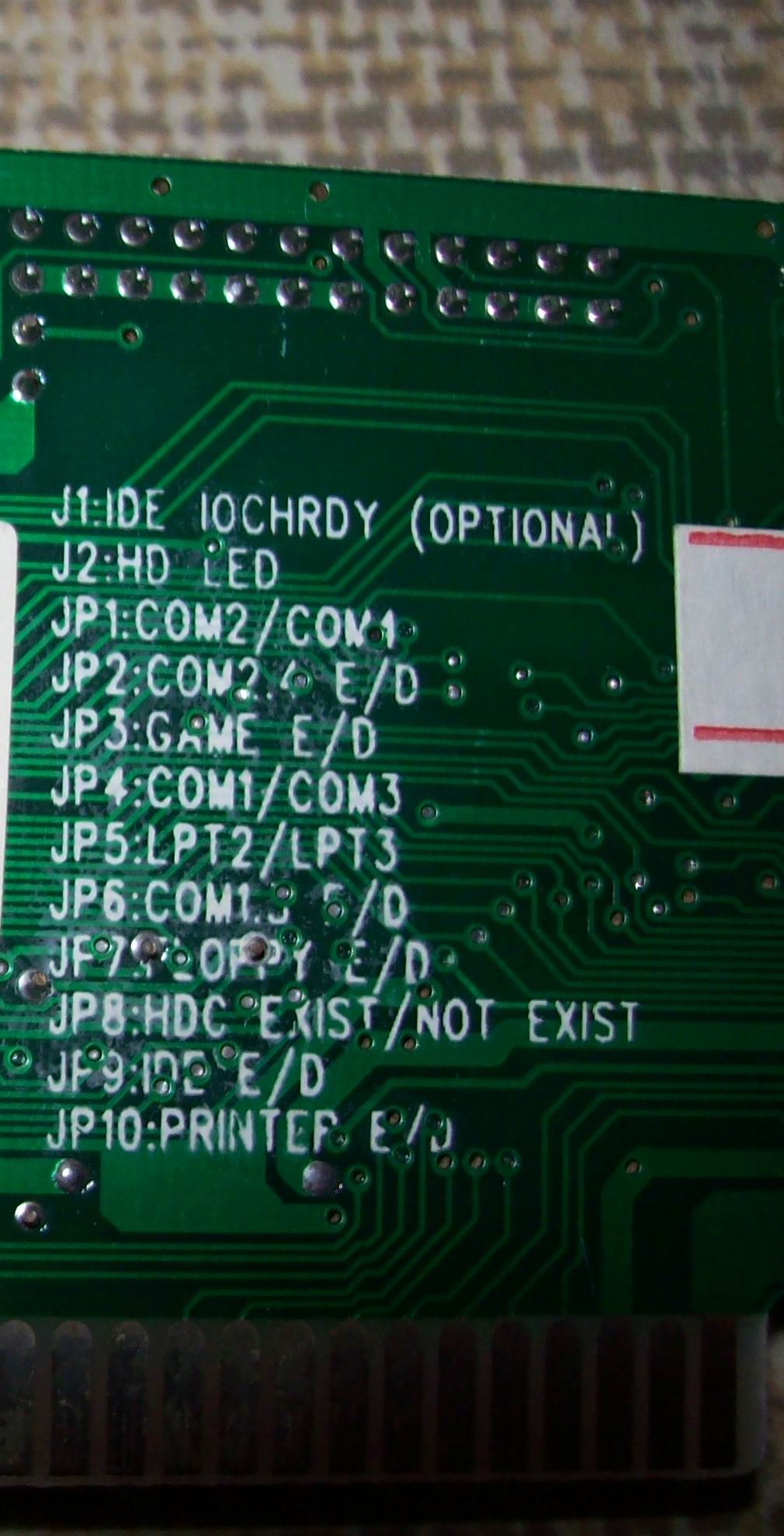

Producent zadbał o opis ustawienia zworek na stronie tylnej kontrolera w tym egzemplarzu (co nie był wtedy normą ) ,spotkałem się z takimi tego typu , które nie miał takowego nadruku .

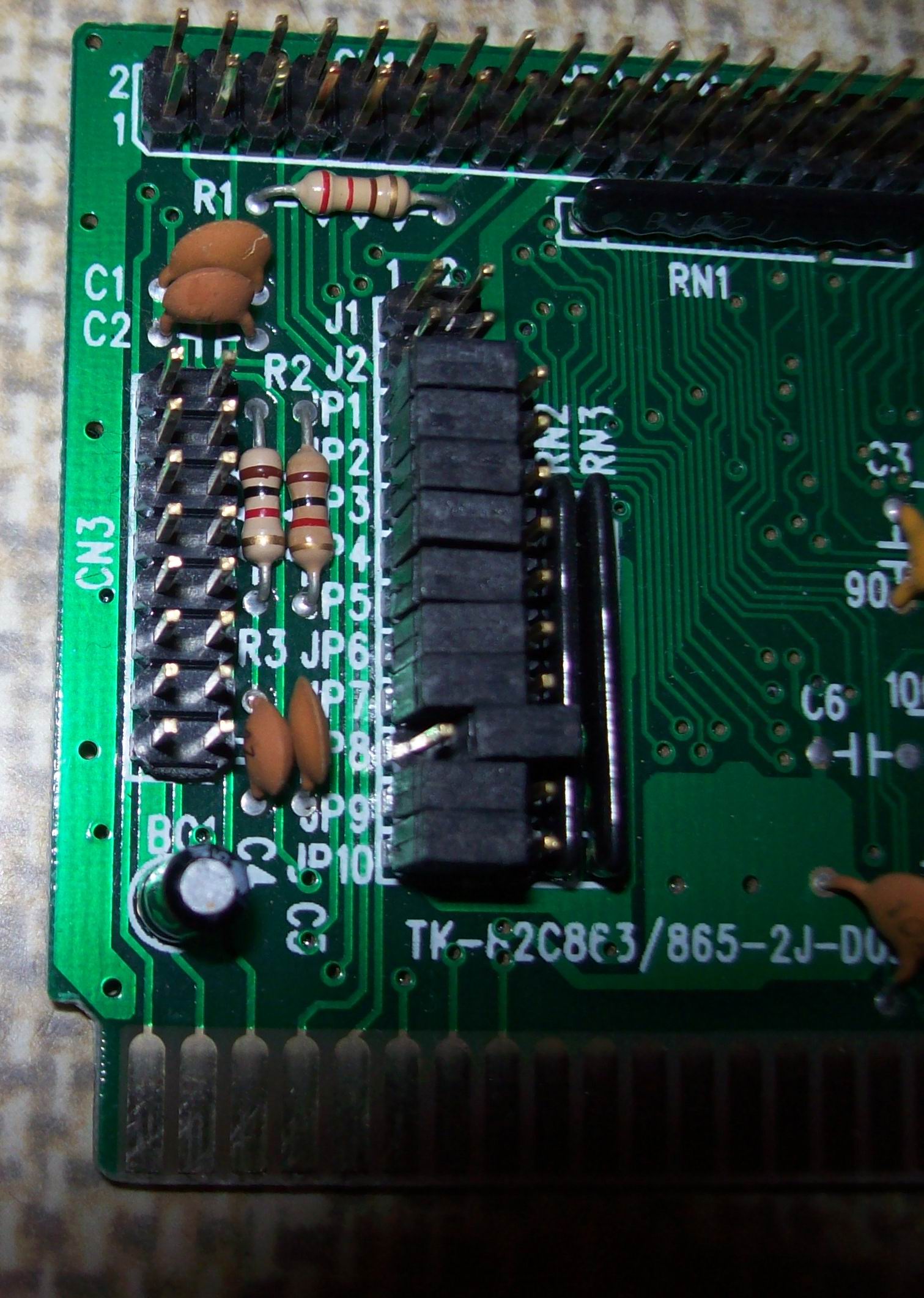

Ustawienia które pracują na tym kontrolerze na zdjęciach poniżej .

[Dariusz 64]

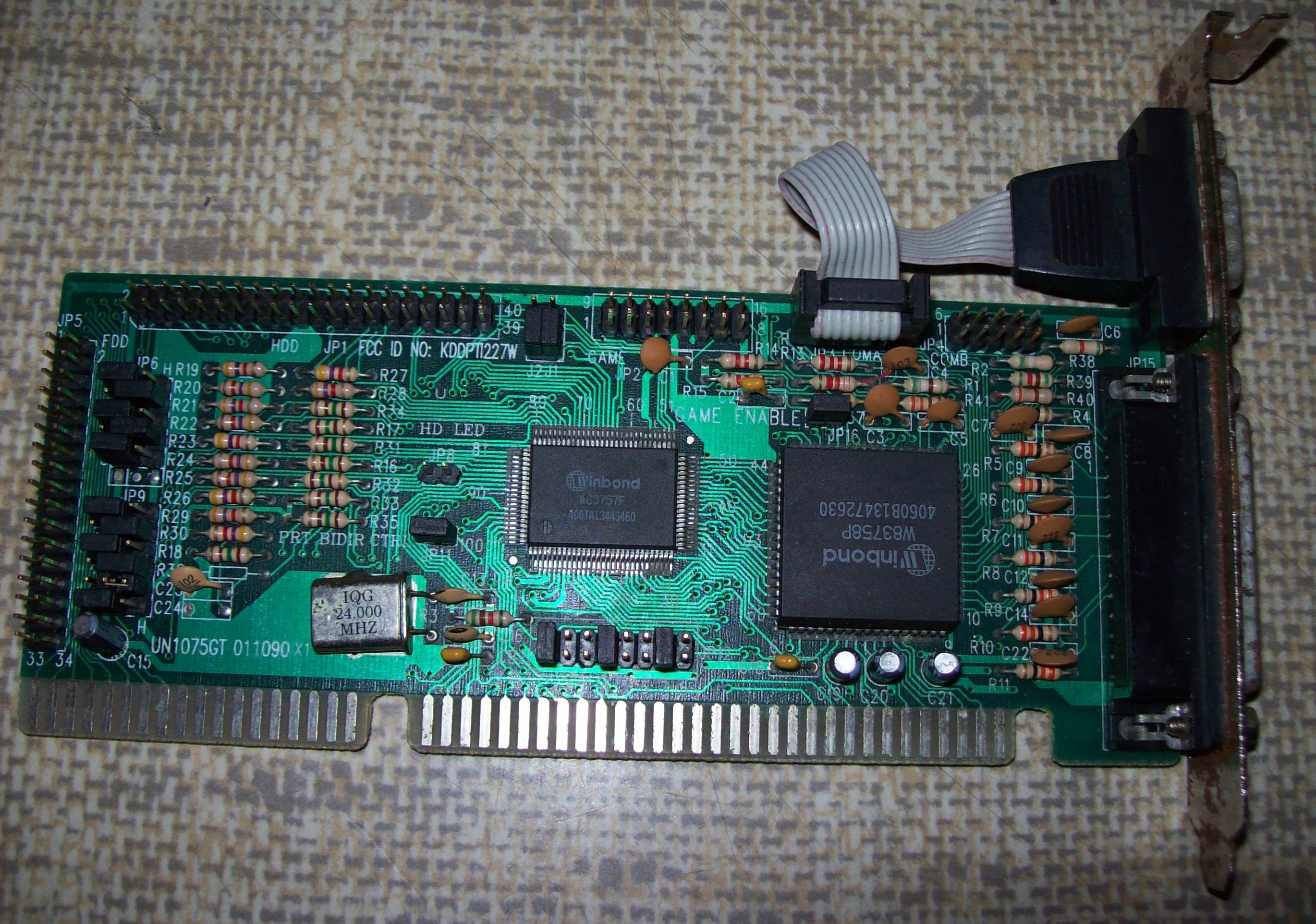

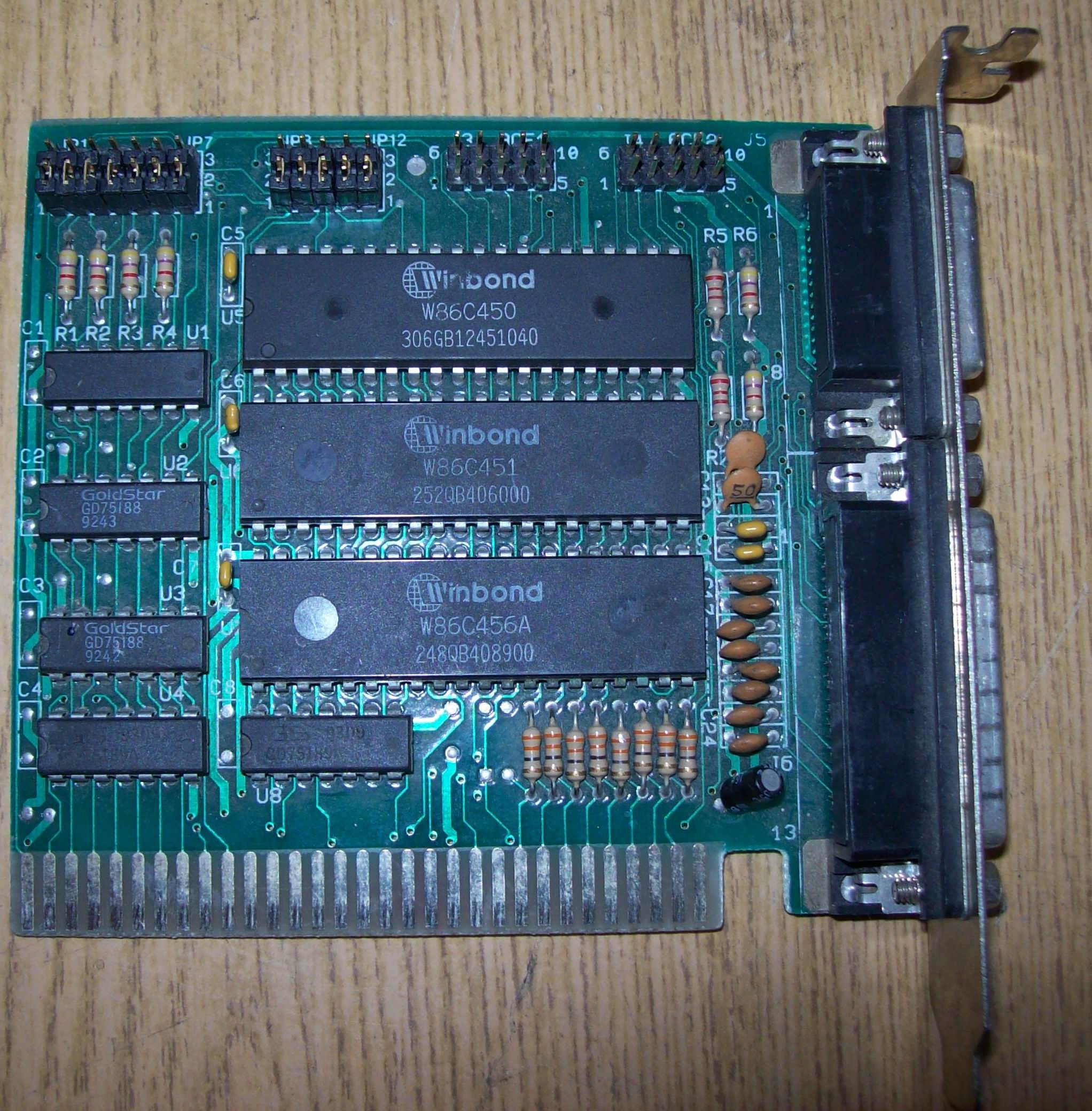

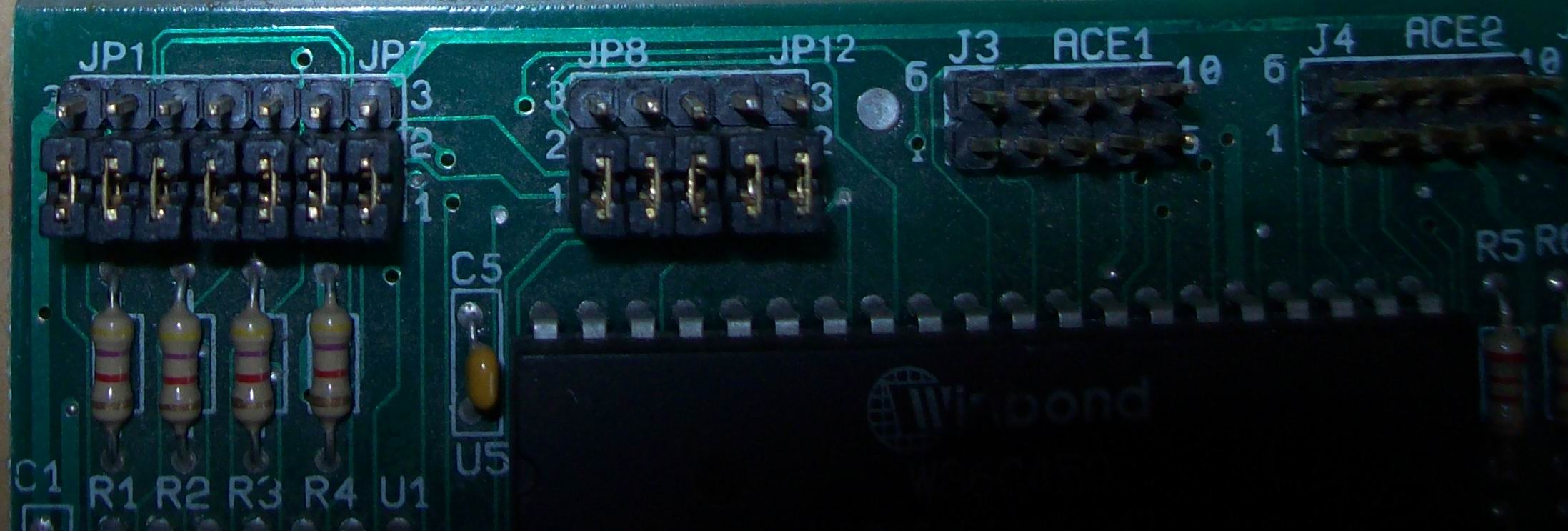

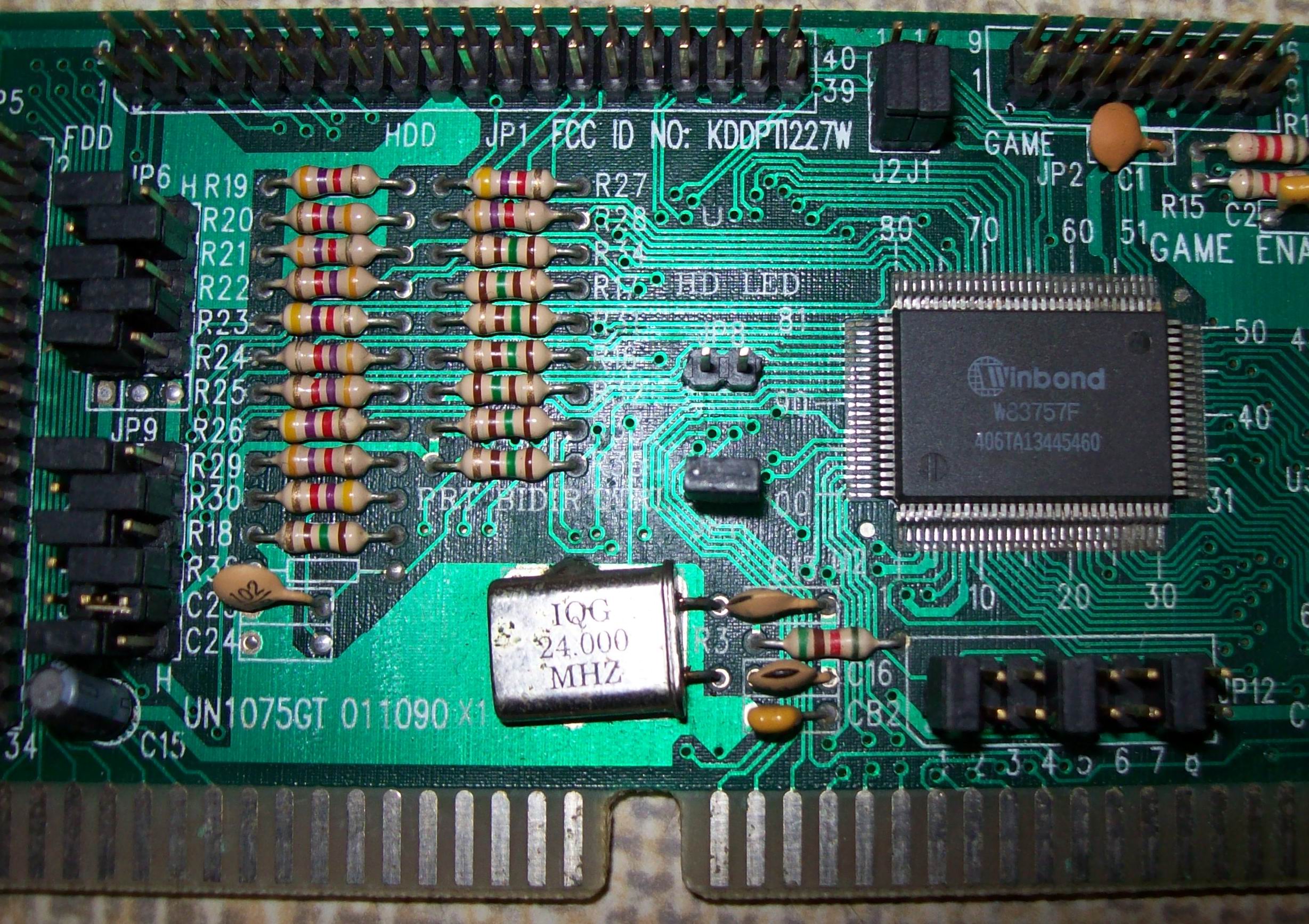

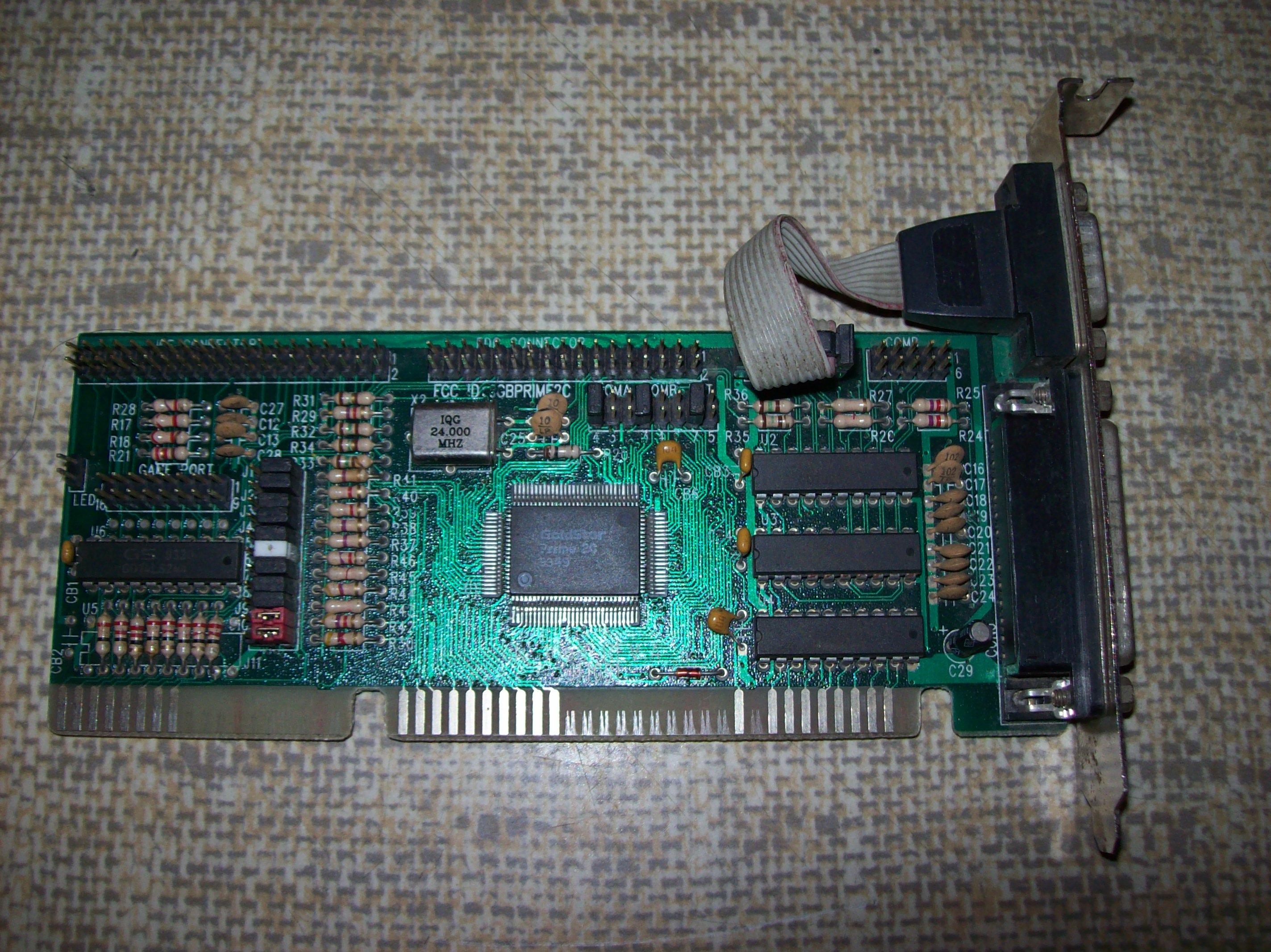

Tu zaś kontroler- Winbond .

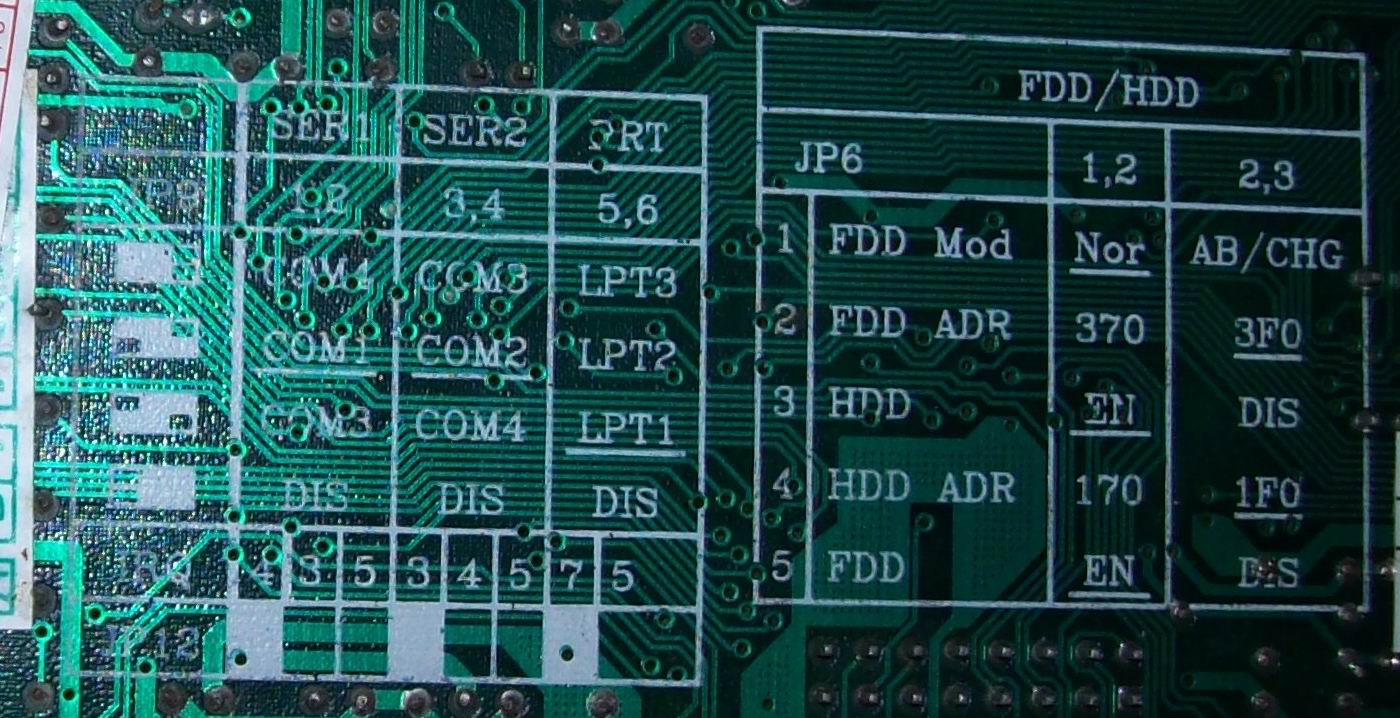

Posiada podobny zestaw gniazd i przyłączy jak poprzednik ,port GAME oznaczony ,tu też producent zadbał o schemat ustawień zworek na tyle kontrolera.

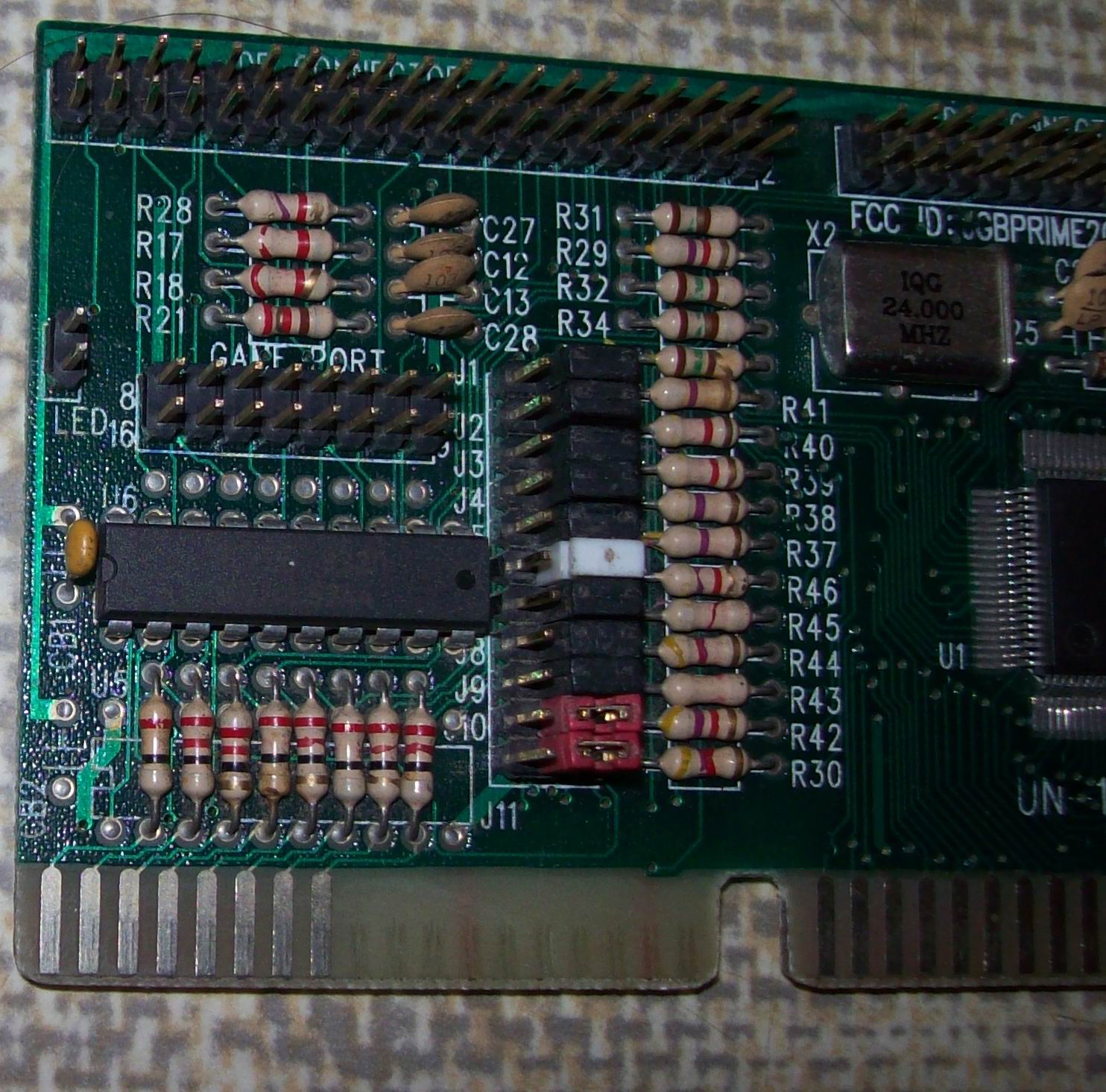

Na zdjęciach ustawienie zworek w moim egzemplarzy które pozwoliły na jego poprawną pracę .

[Dariusz 64]

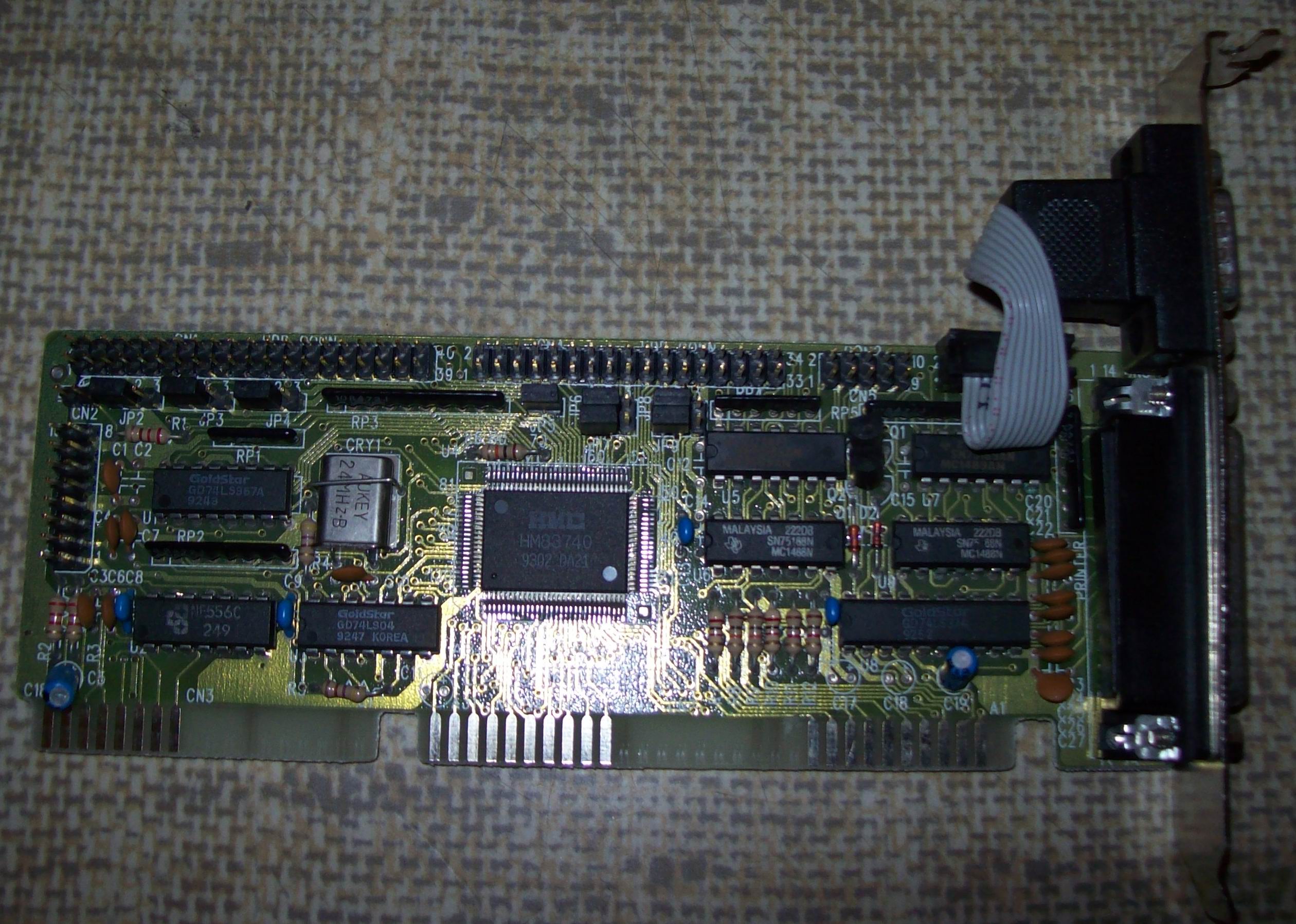

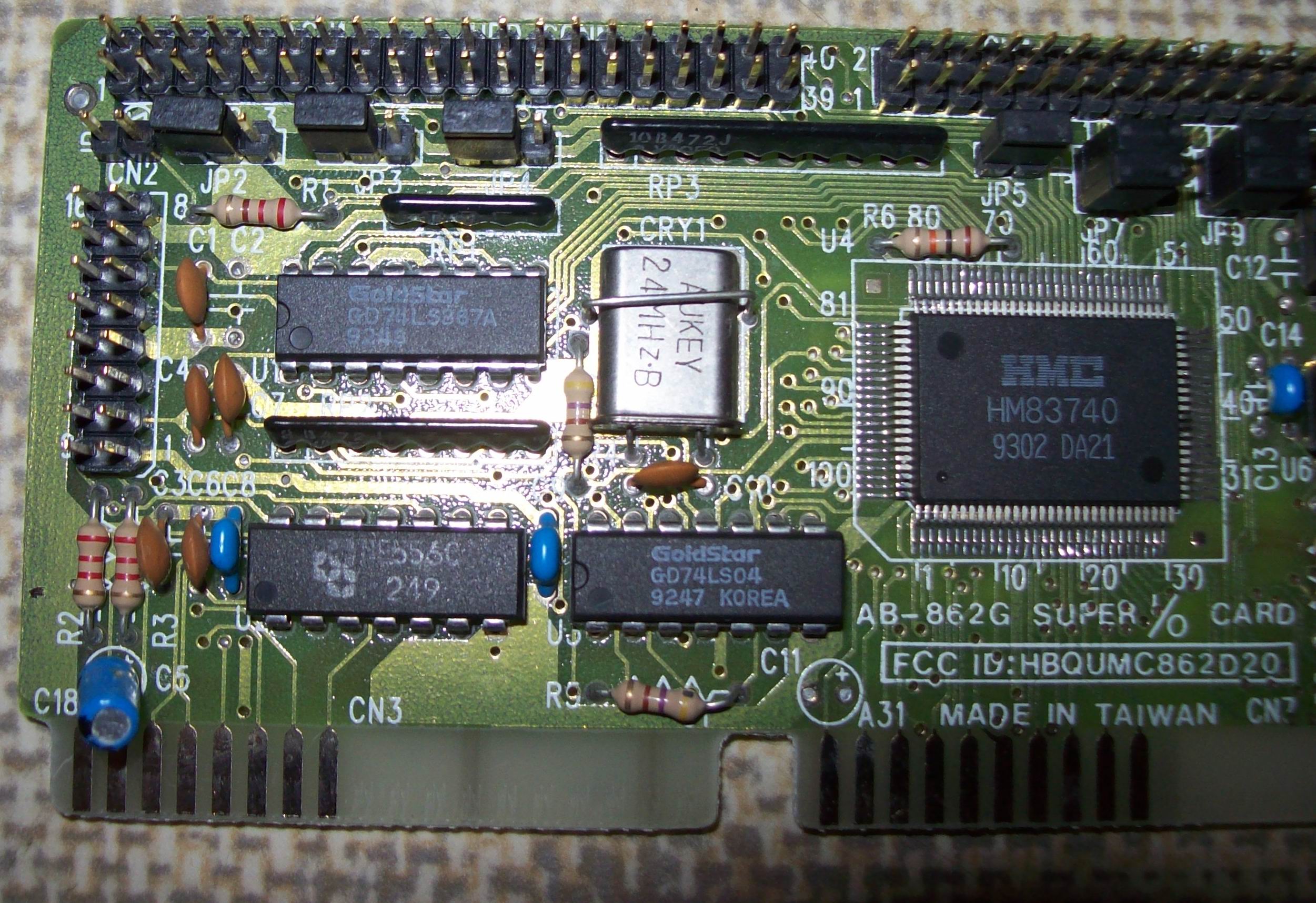

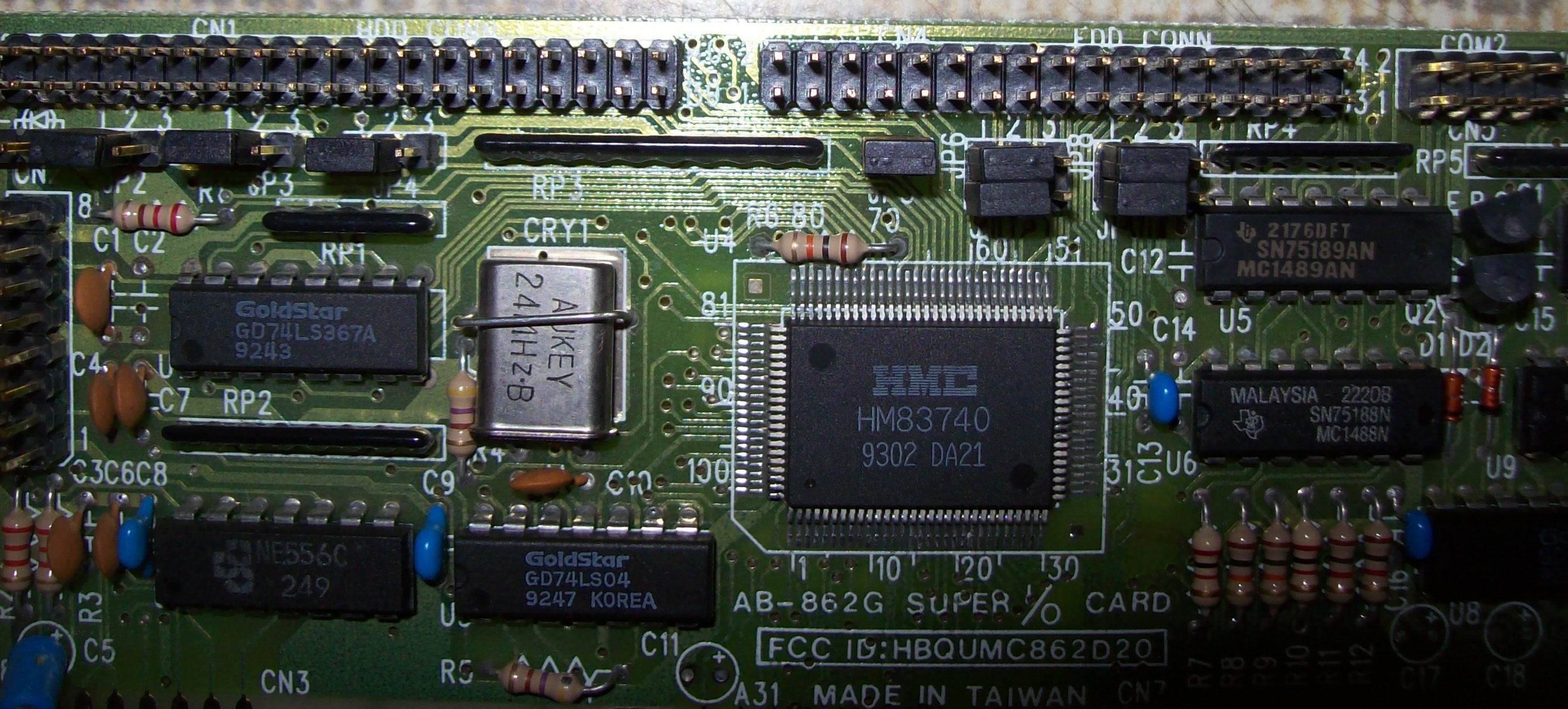

Kontroler HMC .
Zestaw portów analogiczny do poprzedników.
Tu producent nie ułatwił zadania konfiguracji w/w kontrolera, zero jakichkolwiek tabelek lub napisów ,po poszukiwaniach i próbach został skonfigurowany zworkami jak na zdjęciach i uruchomił się.
Dodam że gniazdo JP1 służy do podłączenia diody sygnalizującej pracę dysku twardego (HD).

[Dariusz 64]

Kontroler GoldStar .
Posiada podobny zestaw gniazd i przyłączy jak poprzednicy .Producent zadbał o opis ustawienia zworek na stronie tylnej kontrolera .Na zdjęciach ustawienie zworek w moim egzemplarzy które pozwoliły na jego poprawną pracę .

[Dariusz 64]

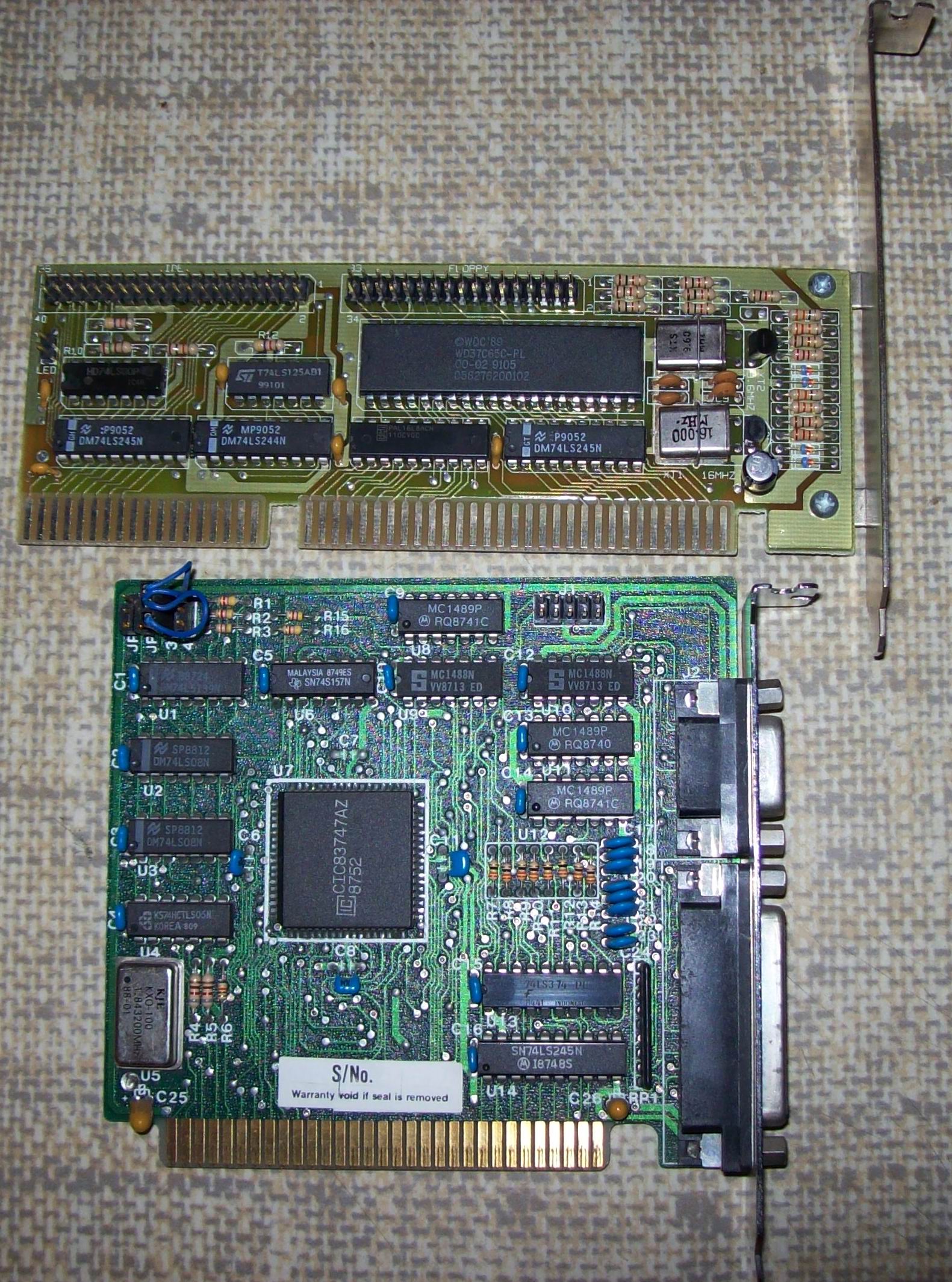

A tu mamy takie "combo" .
Kontroler napędów IDE i FDD , nie posiada żadnych zworek ani innych gniazd ,tak więc niema co konfigurować - zdjęcie Nr.1 .

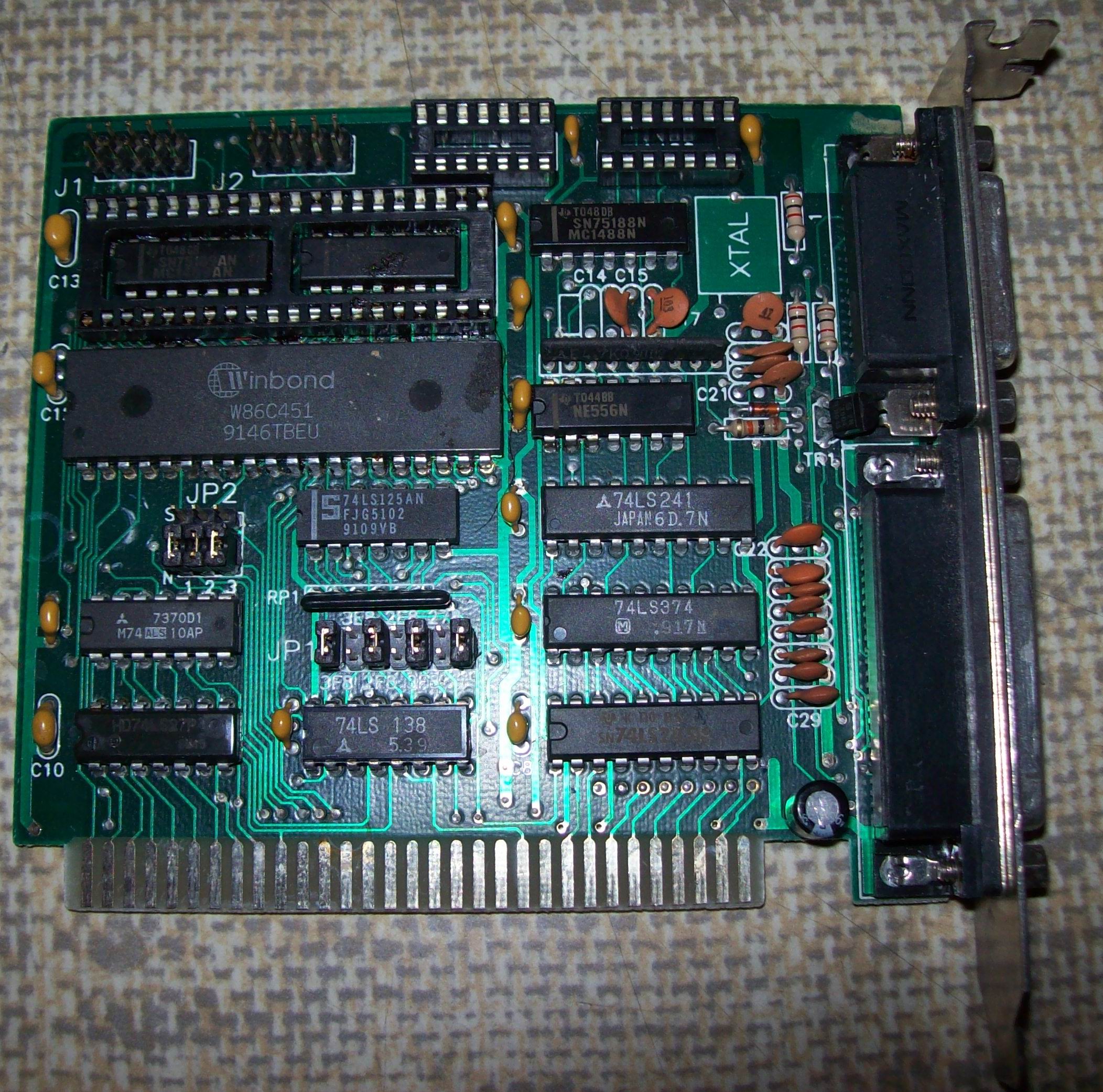

Gniazda : COM ,LPT i Game ,są na dodatkowym kontrolerze Winbond na ISA (8 bit) ,tu mamy 2 sekcje zworek ,ustawienie które u mnie zadziałało na zdjęciu Nr.3 .

[Dariusz 64]

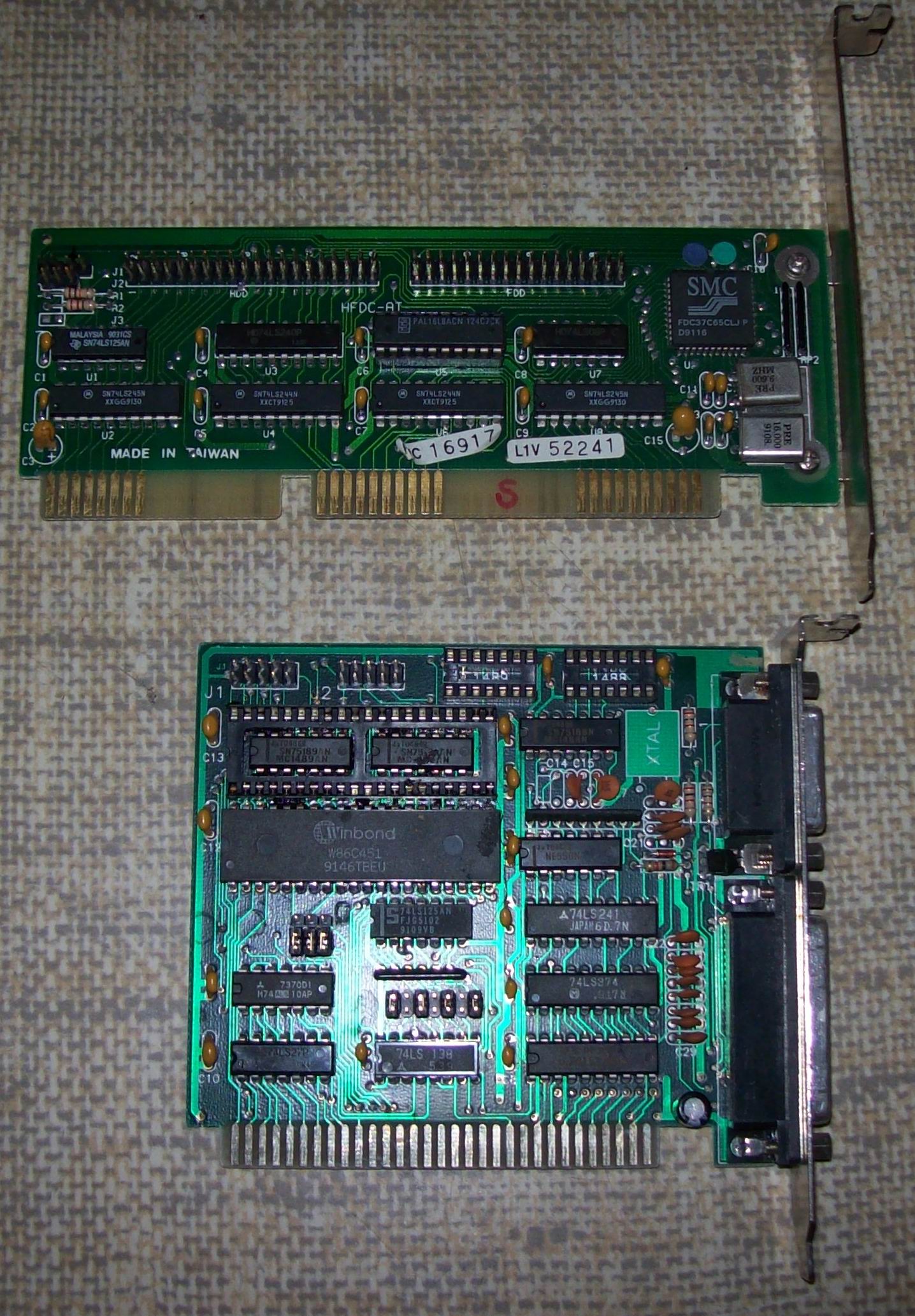

Następne "combo" .
Kontroler napędów IDE i FDD (jest to inny egzemplarz tego samego typu jak poprzednik) , nie posiada żadnych zworek ani innych gniazd ,tak więc niema co konfigurować - zdjęcie Nr.1 .

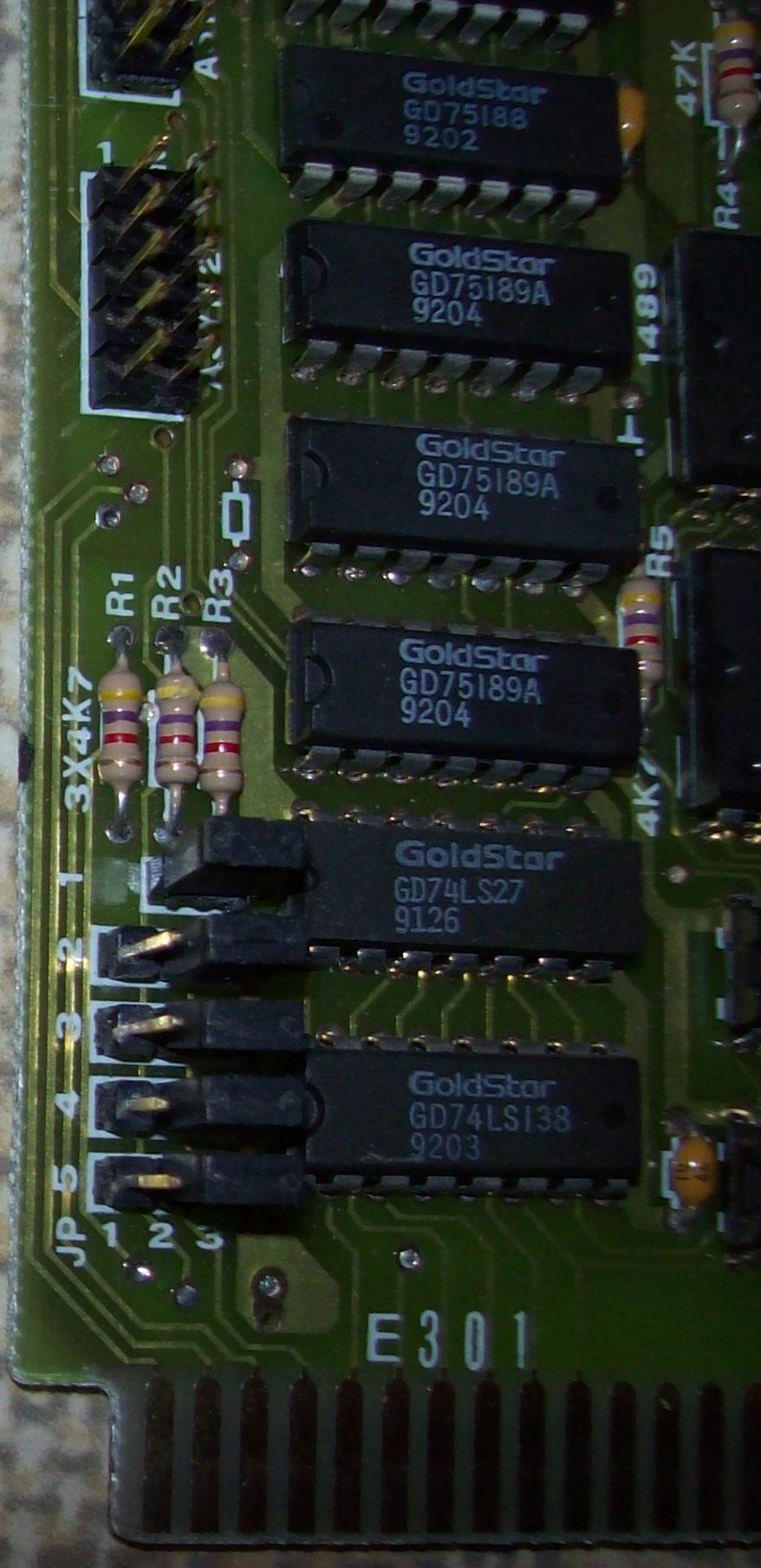

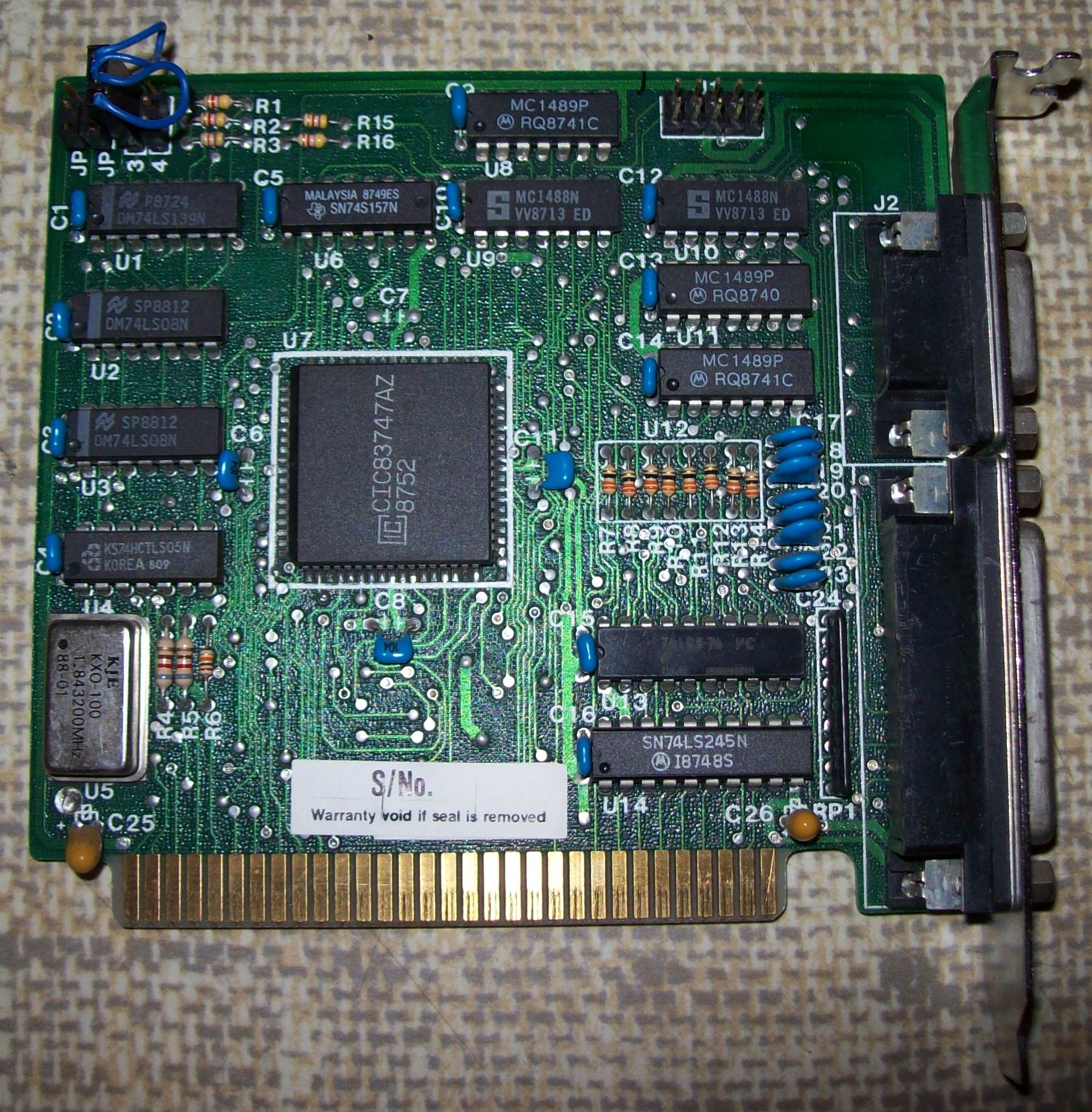

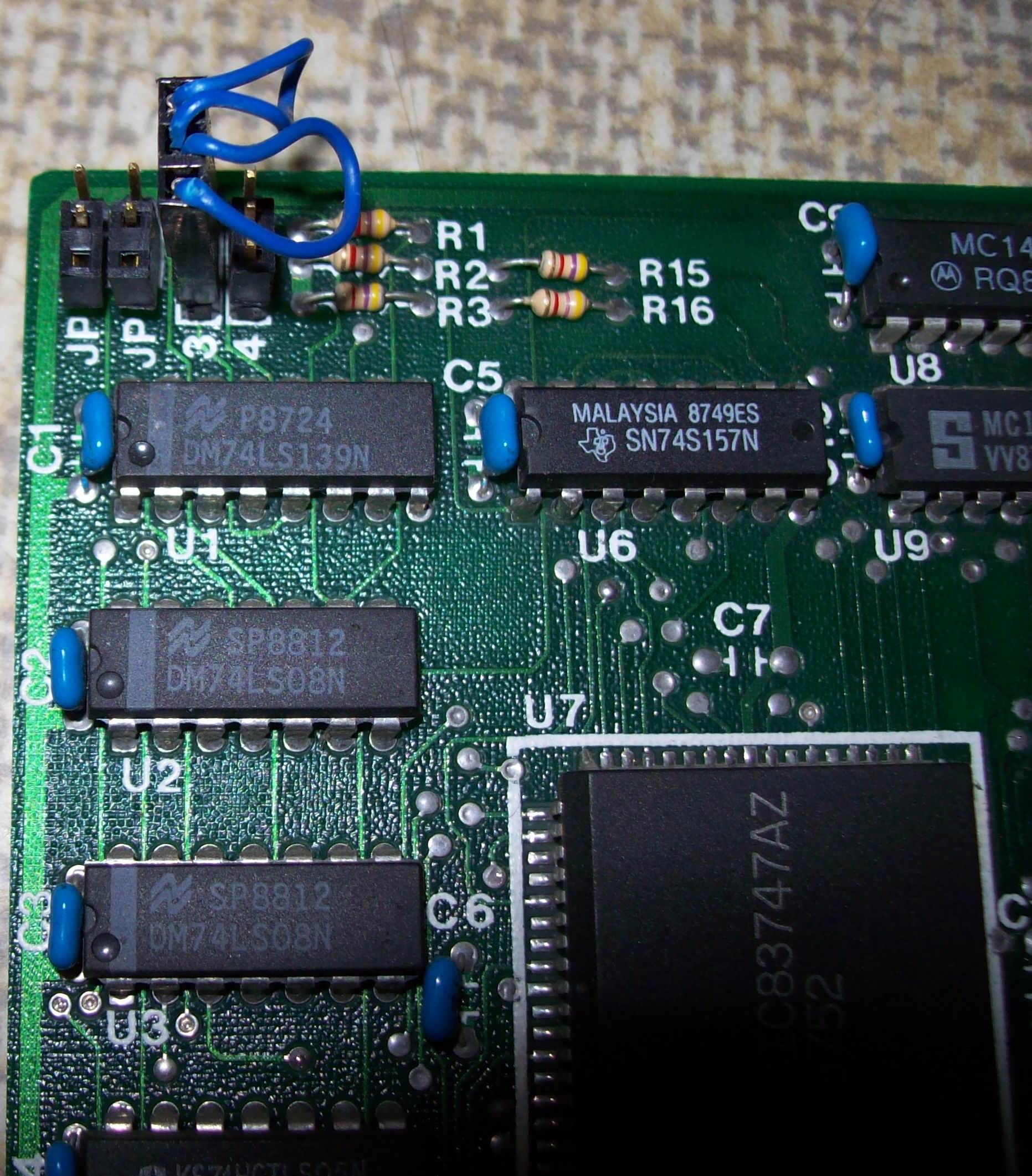

Gniazda : COM ,LPT i Game ,są na dodatkowym kontrolerze ( no nie wiem co to za producent ) na ISA (8 bit) ,tu mamy 1 zworkę ,ustawienie które u mnie zadziałało na zdjęciu Nr.3 .

[Dariusz 64]

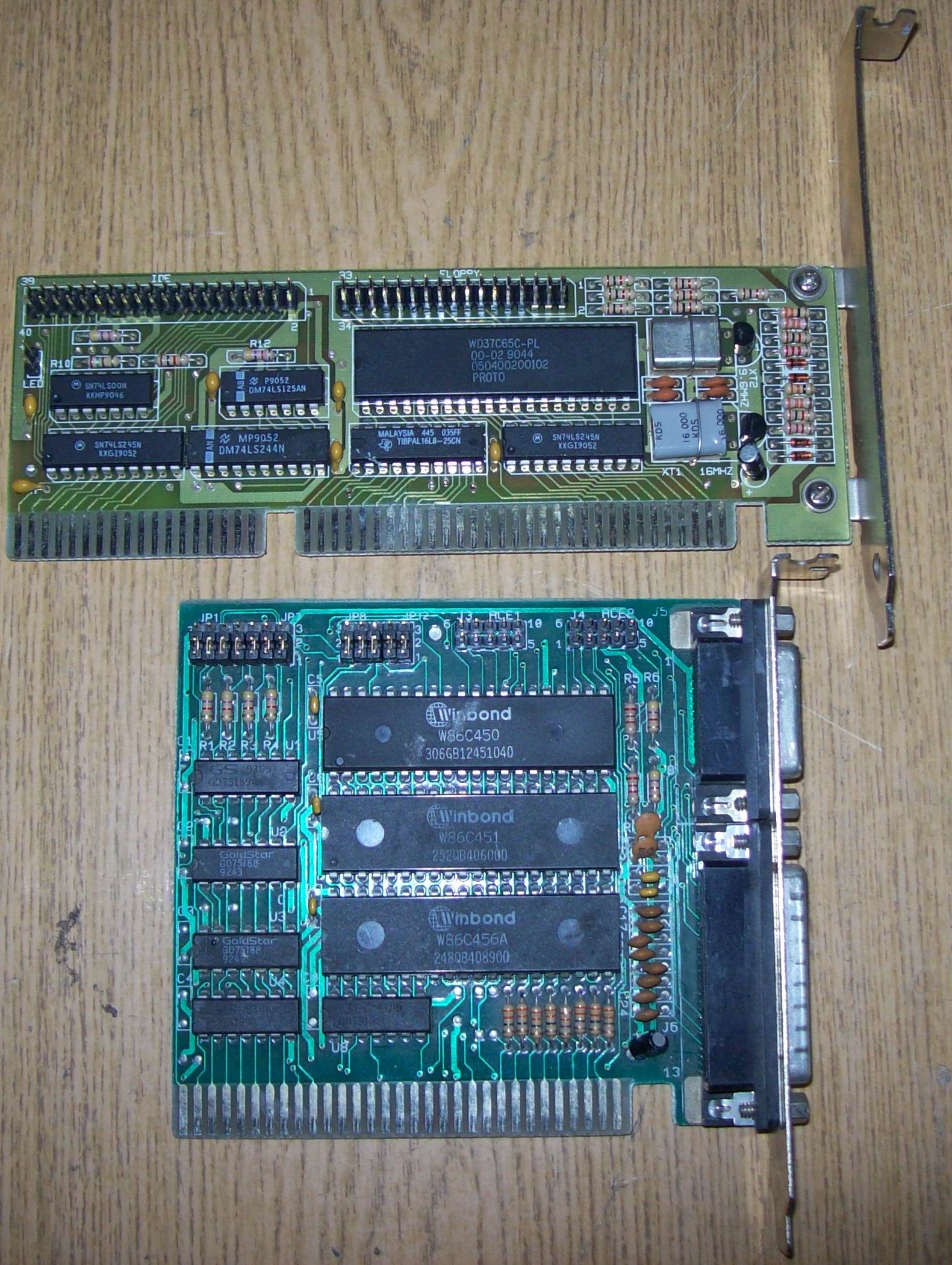

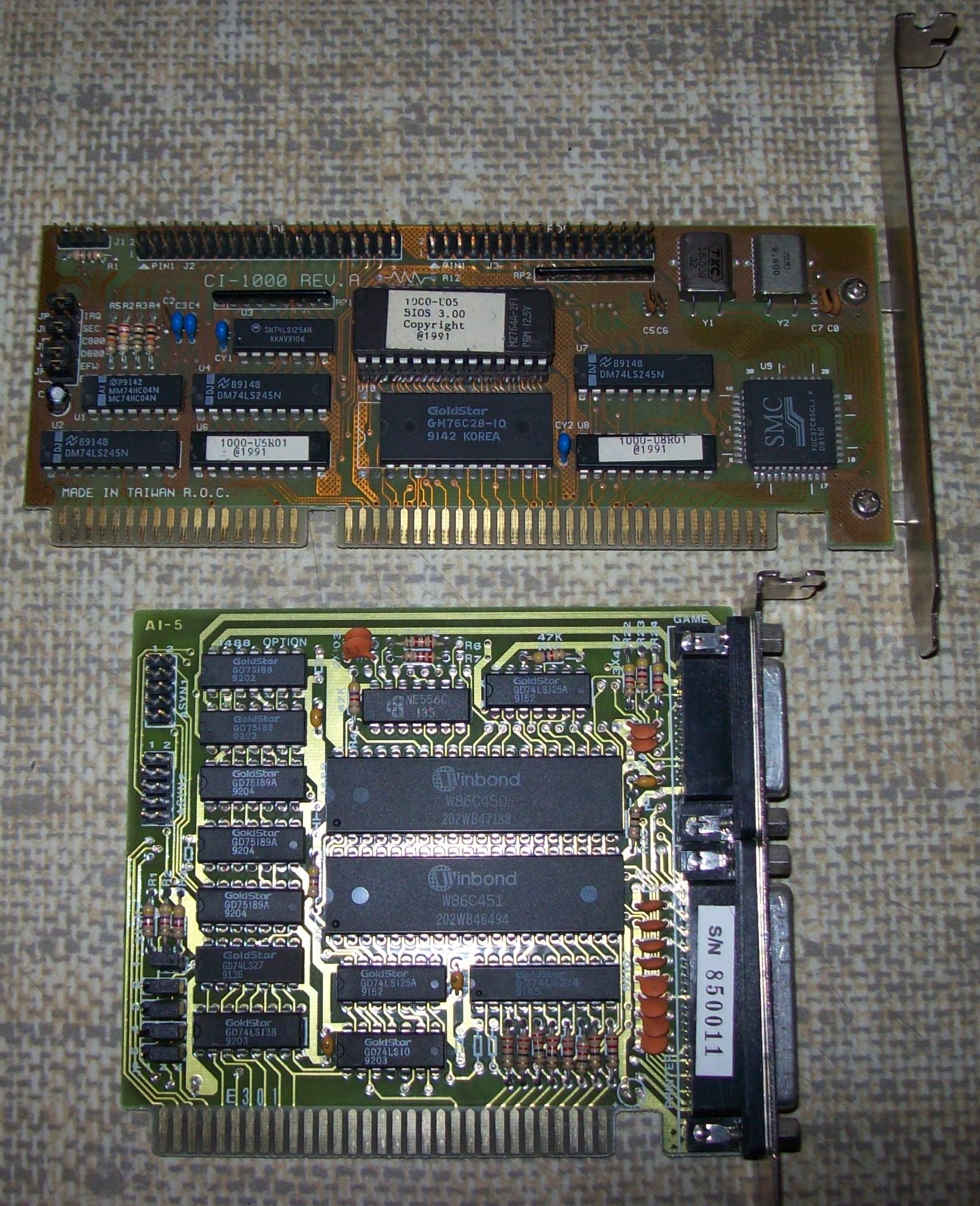

Następne "combo" .

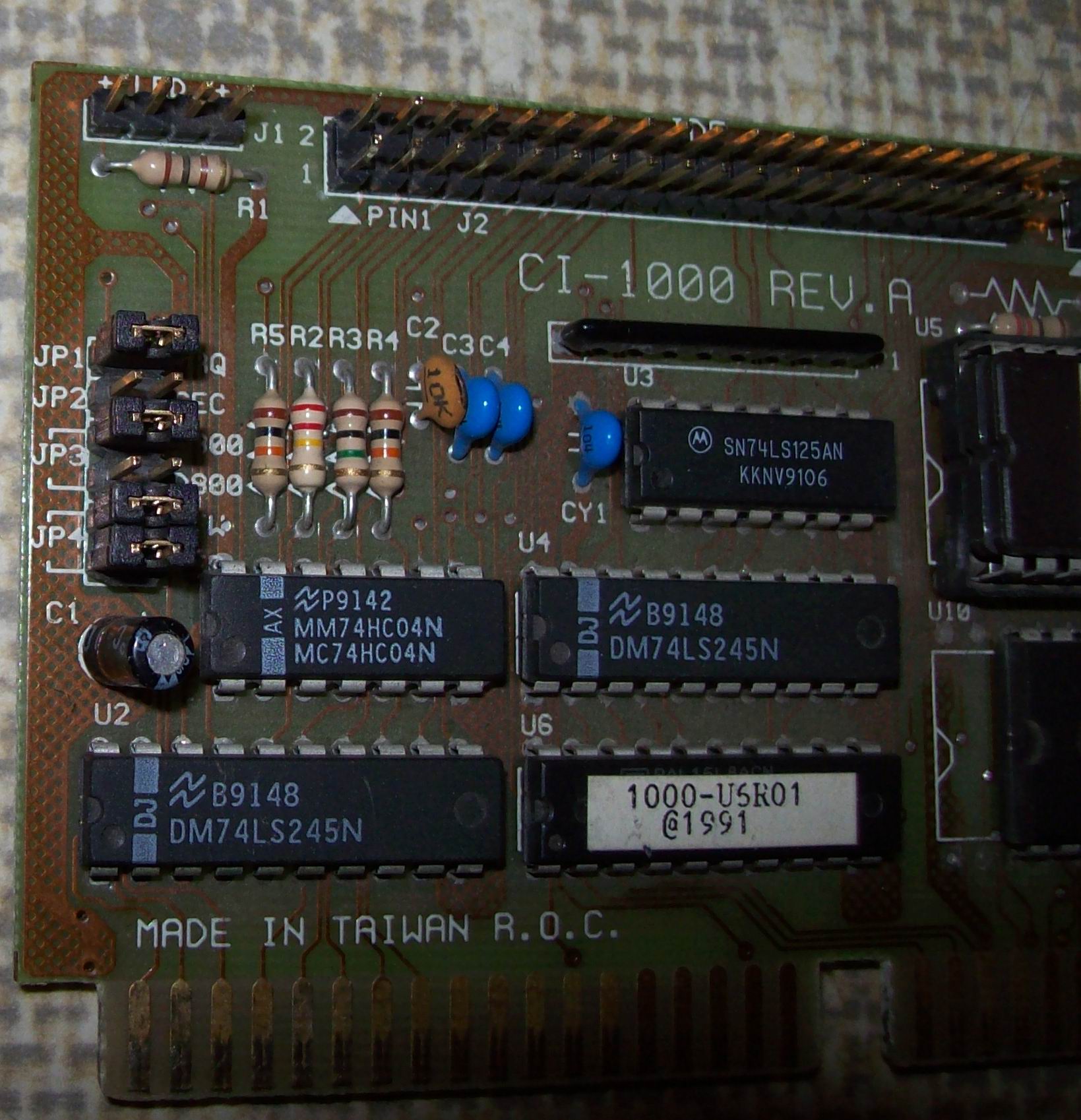

Kontroler napędów IDE i FDD _ CI-1000 REV.A ,ustawienie zworek działających u mnie na zdjęciu Nr.2

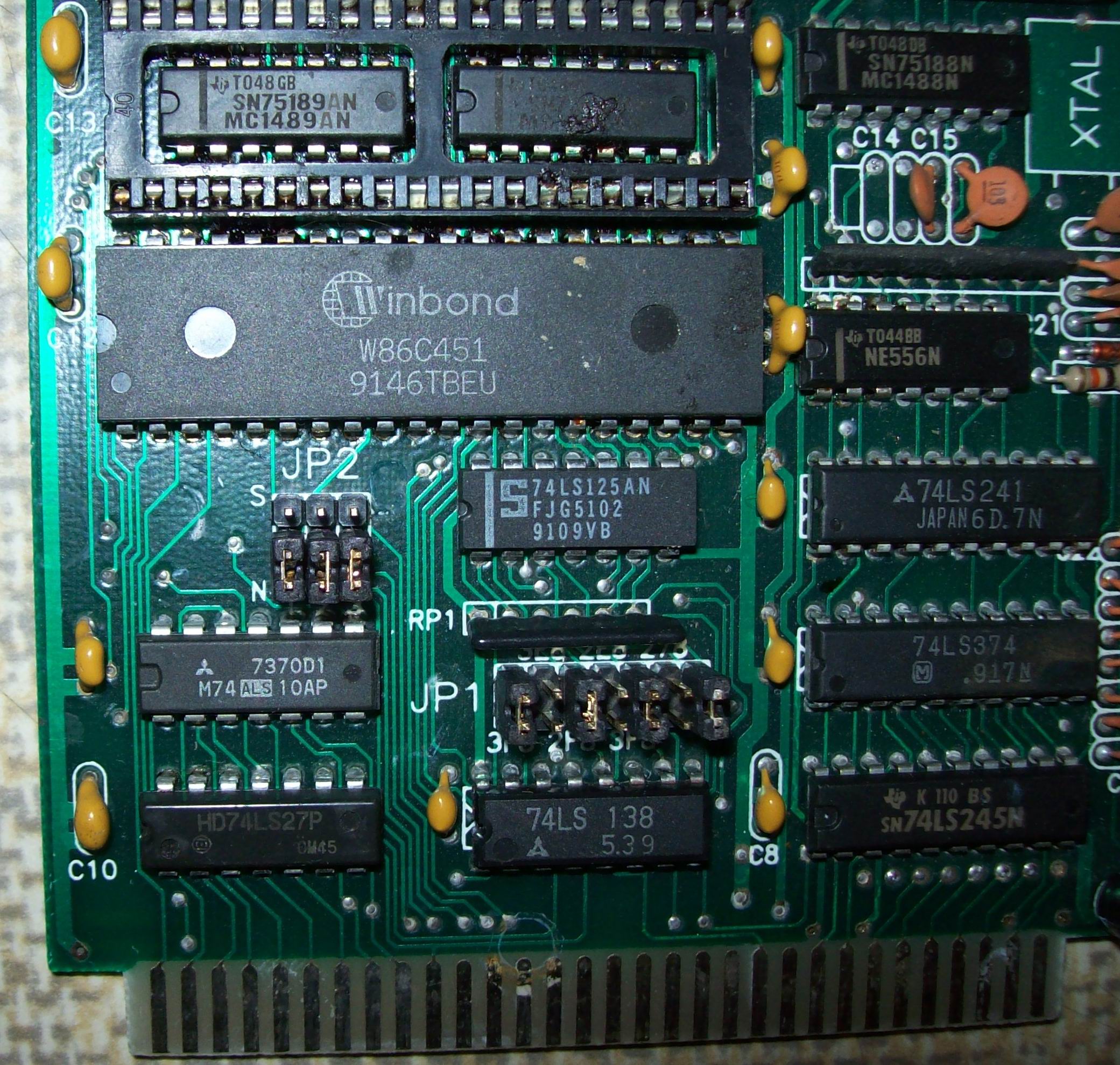

Gniazda : COM ,LPT i Game ,są na dodatkowym kontrolerze Winbond na ISA (8 bit) ,ustawienie zworek które u mnie zadziałało na zdjęciu Nr.3 .

[Dariusz 64]

Następne "combo" .
Kontroler napędów IDE i FDD , nie posiada żadnych zworek ani innych gniazd ,tak więc niema co konfigurować - zdjęcie Nr.1 .
Gniazda : COM ,LPT i Game ,są na dodatkowym kontrolerze Winbond na ISA (8 bit) ,tu mamy 2 sekcje zworek ,ustawienie które u mnie zadziałało na zdjęciu Nr.3 .

[Dariusz 64]

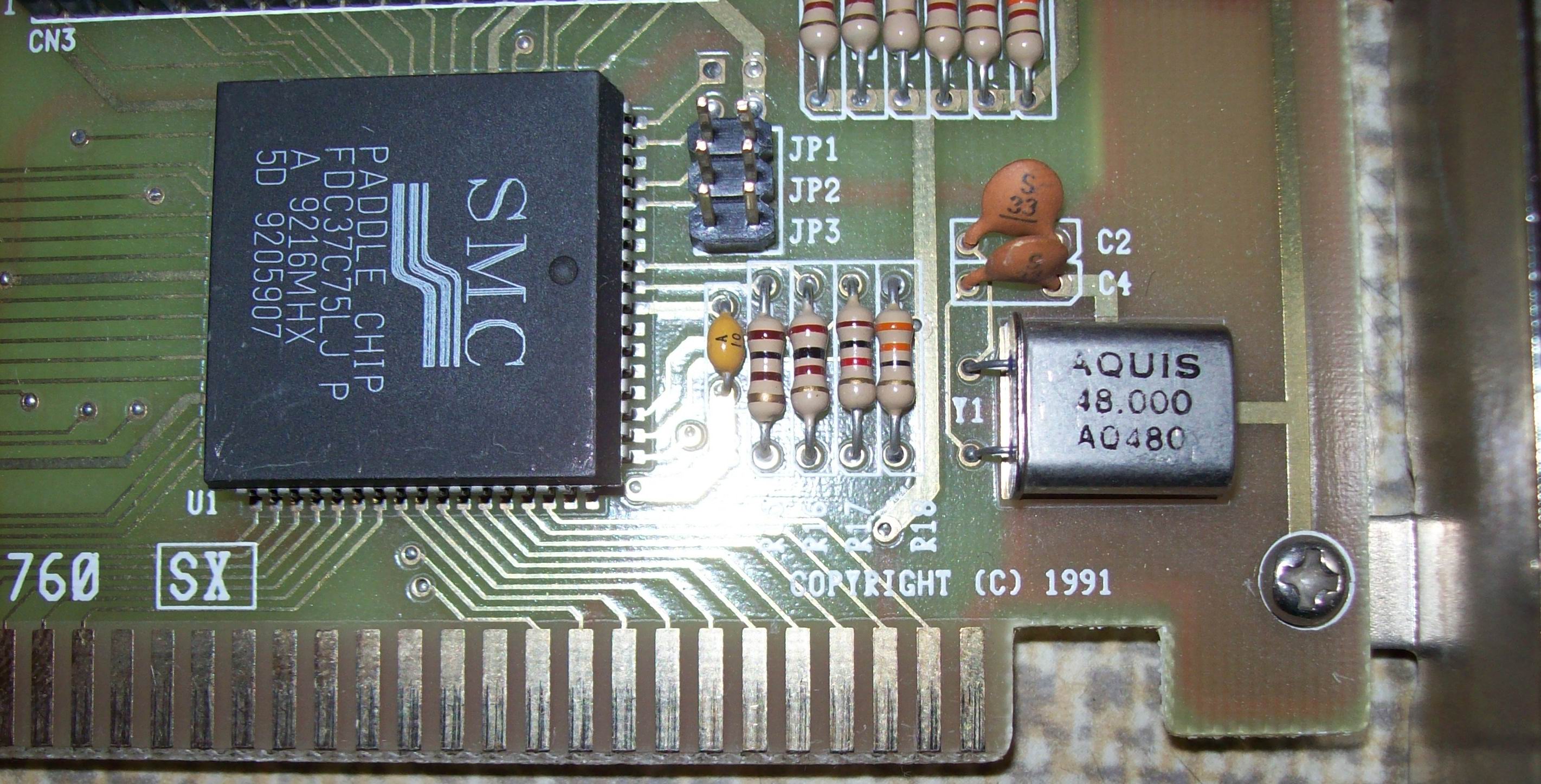

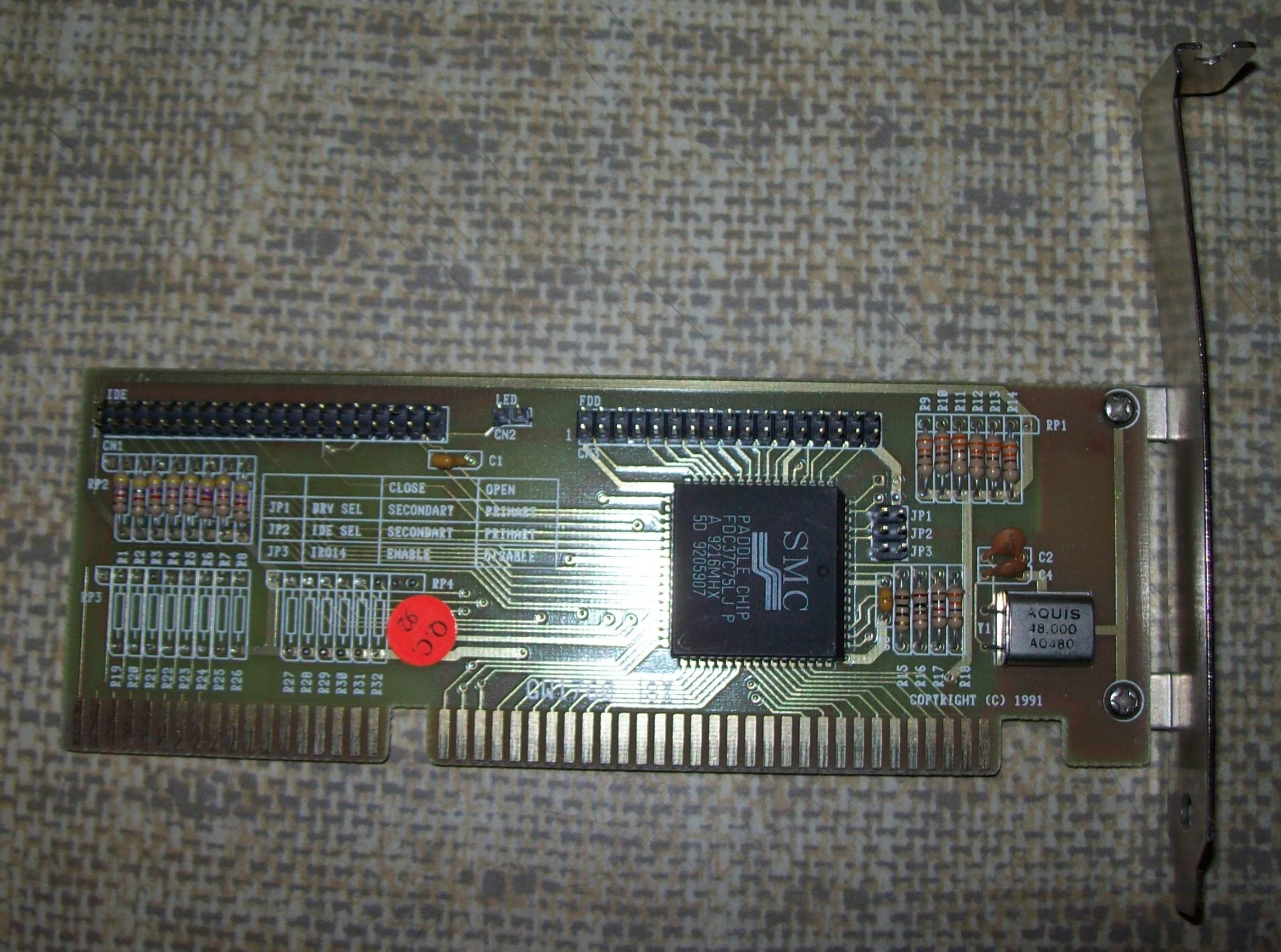

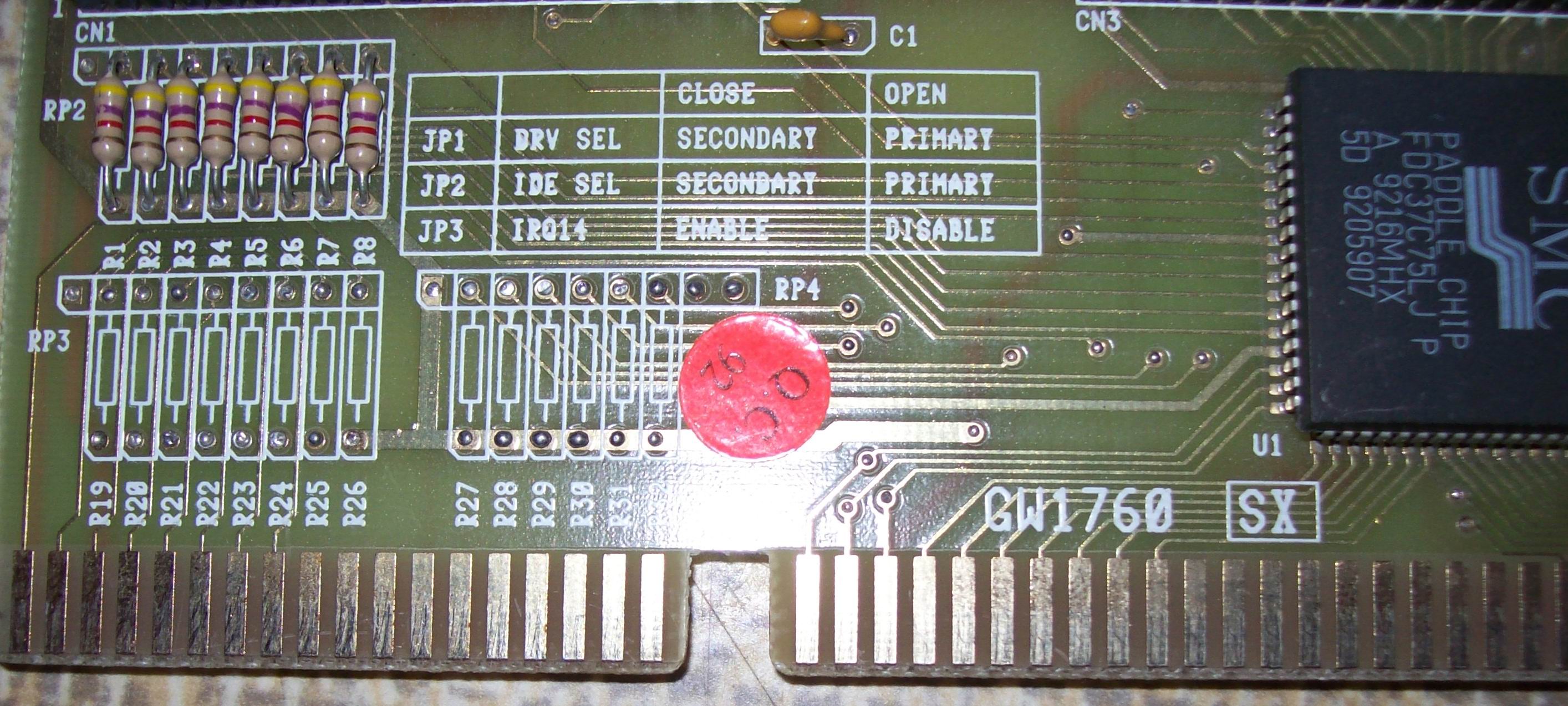

Kontroler SMC GW1760 .
U mnie pracuje bez ustawiania zworek na pinach JP1-JP2-JP3 .Opis ( ewentualnej ) konfiguracji na zdjęciach .
