To będzie długi post .
Witam ,jako że z niedowierzaniem i zgrozą obserwuję ceny podzespołów ,obudów itp retro PC ,chodzi oczywiście o komputery AT, a w szczególności - obudowy ,ceny w/w są po prostu "zabójcze" , pomyślałem dlaczego by nie zaadaptować obudowy ATX (stare ATX można kupić za 10-20 zł ),a wyglądem zewnętrznym (design ) ,nie różnią się,prawie wcale od "oryginałów" AT .
Poszukiwania nie trwały długo chociaż "moja " obudowa miała być z logo Optimus i nie wyglądać zbyt "nowo" ,udało mi się trafić taką na OLX ,nawet bez problemu przekonałem Sprzedającą do wysyłki kurierem (Szczecin - Lublin ) .Dlaczego taka a nie inna bo miałem już tę płytę viewtopic.php?f=11&t=154 .
Dlaczego obudowa "stara" ATX -bo te bazowały prawie na bazie obudów AT (zmiany to maskownica gniazd tylnych i sposób startu zasilacza ) ,nawet rozstaw otworów pod kołki do mocowania płyt głównej pozwała na bezproblemowe zamontowanie płyty AT !
Pierwszy problem to zasilacz ,wiadomo AT- włącznik sieci 230V ,ATX uruchomienie -mikro włącznik on-off ,postanowiłem zamontować zasilacz AT ( choć kiedyś przerobiłam ATX na AT ,to odstręczyło mnie pracochłonność tego rozwiązania ,pomijając trudność w zdobyciu wtyków P8-P9), notabene przerobiony działa do dziś jako AT .

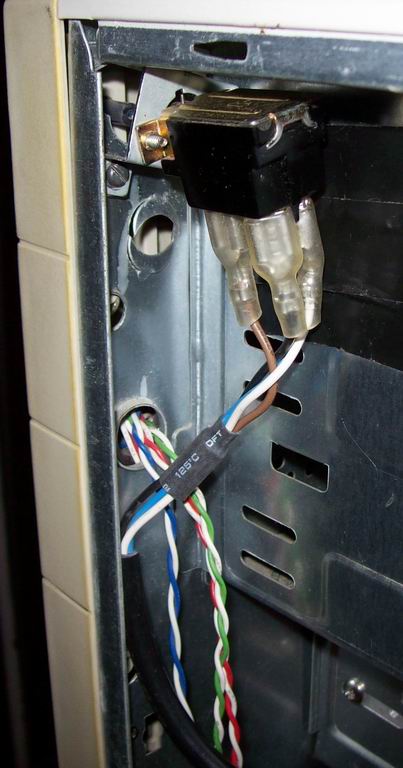

Po zdjęciu panelu przedniego i usunięciu włącznika ATX ,okazało się że trzeba wywiercić w blasze 2 otwory i zamocować włącznik 230V w tym samym otworze po ATX ,(w tym wypadku potrzebne były tulejki dystansowe ,gabaryt i długość jest większa ) ,zasilacz AT posiada identyczny rozstaw otworów do zamocowania do panelu tylnego tak więc jego zamocowanie nie różni się o montażu typowego zasilacza ATX .
Problem drugi - Blaszka maskownicy tylnej .Tu poszedłem po linii na razie (porządna blaszka będzie dorobiona ) najmniejszego oporu, przerabiając maskownicę ATX i zaklejając niepotrzebne otwory (folia metalizowana samoprzylepna ) ,wiem że efekt nie powala ,ale na tę chwilę musi wystarczyć .
Montaż reszty podzespołów standardowy jak w obudowie ATX /AT ,jak kto woli.
Reasumując : Obudowa 40 zł (z wysyłką ) ,jak kupisz "na miejscu " będzie taniej ,powiedzmy 2 godziny na dopasowanie włącznika i przeróbkę maskownicy i zmontowanie komputera ,i tak oto mamy w miarę tanią (myślę ) alternatywę dla Retro PC .
Kilka Porad BHP
Uwaga !
Pamiętaj że zasilacz i włącznik są pod napięciem 230V !!! Wszelkie prace montażowe i podłączenia wykonuj przy Odłączonej Sieci 230V !!! Pamiętaj po montażu sprawdzić czy nie ma "Przebicia Na obudowę" .Używaj tylko Oryginalnych Przewodów z uziemieniem i pamiętaj o dobrej izolacji włącznika Przy wierceniu docinaniu i innych pracach montażowych zachowaj bezpieczeństwo ( można się skaleczyć )
Jeżeli nie czujesz że możesz to zrobić ,zrezygnuj ,poproś kogoś kompetentnego
W/W , przeróbki (jeżeli się ich podejmiesz ) , wykonujesz na własną odpowiedzialność
Alternatywa dla drożyzny w temacie podzespołów retro PC ?
- Dariusz 64
- Posty: 1536
- Rejestracja: 01 lis 2018, 15:55
- Lokalizacja: Lublin
Alternatywa dla drożyzny w temacie podzespołów retro PC ?
- Załączniki
Ostatnio zmieniony 07 mar 2020, 18:06 przez Dariusz 64, łącznie zmieniany 2 razy.
- Dariusz 64
- Posty: 1536
- Rejestracja: 01 lis 2018, 15:55
- Lokalizacja: Lublin
Re: Alternatywa dla drożyzny w temacie podzespołów retro PC ?
Odsłona druga .
Druga przerobiona obudowa ATX .
Po dotarciu do mnie i demontażu okazało się że o budowa właściwie nie wymaga żadnych przeróbek oprócz usunięcia mikro włącznika z przyciskiem ON-OFF dla wersji ATX i zamontowaniu włącznika isostat (włącznik) zasilacza AT ,nawet otwory do mocowania w/w pasowały idealnie
Drugą kosmetyczną przeróbką było wykonanie maskownicy na otworze po gniazdach płyty ATX na panelu tylnym ,wykonano ją jak w poprzedniej (opisanej powyżej 1 obudowie),reszta podzespołów i ich montaż (płyta główna z procesorem 80386SX-25 MHz ,HD ,FDD ,karty rozszerzeń ,oraz zasilacz przebiegły standardowo (wszystkie otwory i śrubki pasowały ) . Dodam że wszystkie diody i przycisk reset są podłączone i pracują bez problemów.
Tak oto, za 36zł z wysyłką i trochę czasu możemy nie "pasać cwanych biznesmenów z portali aukcyjnych " ,windujących coraz bardziej szaleńczo ceny .
Ps.
Jeden i drugi komputer z w/w obudowami nie długo zaprezentuję w temacie :
viewtopic.php?f=11&t=139&p=1178&sid=bcf ... b3b3#p1178
Pozwolę sobie powtórzyć :
Kilka Porad BHP
Uwaga !
Pamiętaj że zasilacz i włącznik są pod napięciem 230V !!! Wszelkie prace montażowe i podłączenia wykonuj przy Odłączonej Sieci 230V !!! Pamiętaj po montażu sprawdzić czy nie ma "Przebicia Na obudowę" .Używaj tylko Oryginalnych Przewodów z uziemieniem i pamiętaj o dobrej izolacji włącznika Przy wierceniu docinaniu i innych pracach montażowych zachowaj bezpieczeństwo ( można się skaleczyć )
Jeżeli nie czujesz że możesz to zrobić ,zrezygnuj ,poproś kogoś kompetentnego
W/W , przeróbki (jeżeli się ich podejmiesz ) , wykonujesz na własną odpowiedzialność
Druga przerobiona obudowa ATX .
Po dotarciu do mnie i demontażu okazało się że o budowa właściwie nie wymaga żadnych przeróbek oprócz usunięcia mikro włącznika z przyciskiem ON-OFF dla wersji ATX i zamontowaniu włącznika isostat (włącznik) zasilacza AT ,nawet otwory do mocowania w/w pasowały idealnie
Drugą kosmetyczną przeróbką było wykonanie maskownicy na otworze po gniazdach płyty ATX na panelu tylnym ,wykonano ją jak w poprzedniej (opisanej powyżej 1 obudowie),reszta podzespołów i ich montaż (płyta główna z procesorem 80386SX-25 MHz ,HD ,FDD ,karty rozszerzeń ,oraz zasilacz przebiegły standardowo (wszystkie otwory i śrubki pasowały ) . Dodam że wszystkie diody i przycisk reset są podłączone i pracują bez problemów.
Tak oto, za 36zł z wysyłką i trochę czasu możemy nie "pasać cwanych biznesmenów z portali aukcyjnych " ,windujących coraz bardziej szaleńczo ceny .
Ps.
Jeden i drugi komputer z w/w obudowami nie długo zaprezentuję w temacie :
viewtopic.php?f=11&t=139&p=1178&sid=bcf ... b3b3#p1178
Pozwolę sobie powtórzyć :
Kilka Porad BHP
Uwaga !
Pamiętaj że zasilacz i włącznik są pod napięciem 230V !!! Wszelkie prace montażowe i podłączenia wykonuj przy Odłączonej Sieci 230V !!! Pamiętaj po montażu sprawdzić czy nie ma "Przebicia Na obudowę" .Używaj tylko Oryginalnych Przewodów z uziemieniem i pamiętaj o dobrej izolacji włącznika Przy wierceniu docinaniu i innych pracach montażowych zachowaj bezpieczeństwo ( można się skaleczyć )
Jeżeli nie czujesz że możesz to zrobić ,zrezygnuj ,poproś kogoś kompetentnego
W/W , przeróbki (jeżeli się ich podejmiesz ) , wykonujesz na własną odpowiedzialność
- Dariusz 64
- Posty: 1536
- Rejestracja: 01 lis 2018, 15:55
- Lokalizacja: Lublin
Re: Alternatywa dla drożyzny w temacie podzespołów retro PC ?
Przeróbka zasilacza ATX na AT
Kilka słów wstępu .
Poradnik dla Osób które są w pewnym stopniu zaawansowane w pracach z "Elektryką" ,mają pojęcie jak używać : Lutownicy ,miernika ,czytać w podstawowym stopniu schematy, wiedzą że mają do czynienia z Siecią 230V ! .
Laicy i Uzdolnieni "Inaczej" niech niestety sobie ten post darują ,porażenie prądem 230V, oparzenia od lutownicy (cyny), rany szarpane -cięte zagrażają zdrowiu i życiu !
Wprowadzenie .
Nadchodzi dzień kiedy nasz Retro nie uruchamia się ,sprawdzamy i okazuje się że nasz zasilacz AT "odszedł do krainy wiecznych łowów" ,czyli zepsuł się .Mamy kilka opcji :
1-Kupić sprawny na portalach aukcyjnych ,ale koszt takiego w miarę sprawnego to wydatek od 60-100 zł , z wysyłką
2-Kupić na w/w portalach adapter który pozwoli nam na zaadaptowanie zasilacz ATX zamiast AT ,koszt około 50zł z wysyłką
3-Przerobić (zaadaptować ) zasilacz ATX ,uszkodzony zasilacz AT już mamy ,a w nim wszystko czego potrzebujemy do przeróbki .
Do przeróbki ponadto potrzebujemy :
Miernik uniwersalny (multimetr) ,lutownicę ,cynę, kalafonię ,podstawowe narzędzia. ponadto :
Jakikolwiek zasilacz ATX ,oczywiście sprawny ,z sprawdzonymi prawidłowymi napięciami pod obciążeniem (miernikiem !) ,minimum 300W .Ja używam do przeróbek jakich popadanie ( Muszą wytwarzać napięcie - 5V ) nawet te "wyklęte" .Przerobiłem już kilka takowych i bez problemu zasilają komputery AT .
Założeniem jest że obudowa jak i "wnętrzności " zasilacza będą ATX my zaś "dodamy" te elementy które "zmienią go" na zasilacz AT.
Oglądamy.
Najpierw spójrzmy czym różnią się w/w zasilacze :
Zasilacz AT - Przewód z włącznikiem 230V ,do włączania i wyłączania zasilacza , dwie wiązki przewodów zakończone wtykami P-8 i P-9 z napięciami do zasilania płyty AT ,oprócz tego złącza molex i zasilania stacji dyskietek .
Zasilacz ATX - Wtyk 20 lub 24 pin do zasilania płyt ATX ,przewody do zasilania ,molex i stacja dyskietek .
Przeróbka .
Z zasilacza AT wylutować wtyczki zasilania płyty głównej (P8-P9) ,przewód zasilania z włącznikiem zostawiamy na razie w spokoju .
Zasilacz ATX ,odnajdujemy przewody : szary (PG) ,zielony (PS ON) , niebieski (-12V)i, biały(-5V ) i odcinamy je około 5cm od płyty zasilacza (potem będzie łatwiej odnaleźć i przylutować przewody z wtyczek P8-P9.
Wylutowujemy przewody (oprócz tych odciętych ) wtyku zasilania płyty ATX (20-24pin),oczyszczając otwory odsysaczem ,przewody zasilania molex i FDD zostawiamy ). Potem w oczyszczone otwory w płycie zasilacza ATX lutujemy przewody końcówek zasilania AT P8-P9 ,zgodnie z z napięciami i kolorami przewodów , także tych które odcięliśmy od wtyku 20-24 pin.Wylutowywujemy też te ucięte ,lutujemy te z wtyczek P8-P9 .
Łączymy przewód zielony (PS ON) ,z masą zasilacza przez przylutowanie do jednego z otworów na płycie (masa).
Przelutowywujemy przewód zasilania 230V z włącznikiem zgodnie z podłączeniem jakie było w zasilaczu AT do gniazd zasilania zasilacza ATX .
Sprawdzamy organoleptycznie i miernikiem (Przy NIE PODŁĄCZONYM DO SIECI 230V ! zasilaczu), czy nie zrobiliśmy jakiegoś zwarcia w czasie przelutowania przewodów . jeżeli jest wszystko ok ,montujemy płytę zasilacza w obudowie ,wyprowadzamy przewody przez "przepust " ,podłączamy obciążenie (może być np jakiś DVD ,albo HD) .podłączamy zasilanie ,koniecznie przez listwę z włącznikiem musi być z kołkiem (bolcem ) zerującym i gniazdko 230V MUSI BYĆ Wyzerowane lub Uziemione ! Po załączeniu listwy załączamy włącznikiem zasilacz i jeśli wszystko dobrze podłączyliśmy ,napęd lub dysk da oznaki działania . sprawdzamy czy zasilacz ma prawidłowe napięci i nie ma "Przebicia na obudowę " Jeżeli wszystko jest OK -Przeróbkę możemy uznać za zakończoną .
Pozwolę sobie powtórzyć :
Kilka Porad BHP
Uwaga !
Pamiętaj że zasilacz i włącznik są pod napięciem 230V !!! Wszelkie prace montażowe i podłączenia wykonuj przy Odłączonej Sieci 230V !!! Pamiętaj po montażu sprawdzić czy nie ma "Przebicia Na obudowę" .Używaj tylko Oryginalnych Przewodów z uziemieniem i pamiętaj o dobrej izolacji włącznika Przy wierceniu docinaniu i innych pracach montażowych zachowaj bezpieczeństwo ( można się skaleczyć )
Jeżeli nie czujesz że możesz to zrobić ,zrezygnuj ,poproś kogoś kompetentnego
W/W , przeróbki (jeżeli się ich podejmiesz ) , wykonujesz na własną odpowiedzialność
Ps. Schemat podłączenia wtyczek (zdjęcie )pozyskałem z : https://aveoworklogs.pl/tworzenie-przej ... atx-na-at/
Kilka słów wstępu .
Poradnik dla Osób które są w pewnym stopniu zaawansowane w pracach z "Elektryką" ,mają pojęcie jak używać : Lutownicy ,miernika ,czytać w podstawowym stopniu schematy, wiedzą że mają do czynienia z Siecią 230V ! .
Laicy i Uzdolnieni "Inaczej" niech niestety sobie ten post darują ,porażenie prądem 230V, oparzenia od lutownicy (cyny), rany szarpane -cięte zagrażają zdrowiu i życiu !
Wprowadzenie .
Nadchodzi dzień kiedy nasz Retro nie uruchamia się ,sprawdzamy i okazuje się że nasz zasilacz AT "odszedł do krainy wiecznych łowów" ,czyli zepsuł się .Mamy kilka opcji :
1-Kupić sprawny na portalach aukcyjnych ,ale koszt takiego w miarę sprawnego to wydatek od 60-100 zł , z wysyłką
2-Kupić na w/w portalach adapter który pozwoli nam na zaadaptowanie zasilacz ATX zamiast AT ,koszt około 50zł z wysyłką
3-Przerobić (zaadaptować ) zasilacz ATX ,uszkodzony zasilacz AT już mamy ,a w nim wszystko czego potrzebujemy do przeróbki .
Do przeróbki ponadto potrzebujemy :
Miernik uniwersalny (multimetr) ,lutownicę ,cynę, kalafonię ,podstawowe narzędzia. ponadto :
Jakikolwiek zasilacz ATX ,oczywiście sprawny ,z sprawdzonymi prawidłowymi napięciami pod obciążeniem (miernikiem !) ,minimum 300W .Ja używam do przeróbek jakich popadanie ( Muszą wytwarzać napięcie - 5V ) nawet te "wyklęte" .Przerobiłem już kilka takowych i bez problemu zasilają komputery AT .
Założeniem jest że obudowa jak i "wnętrzności " zasilacza będą ATX my zaś "dodamy" te elementy które "zmienią go" na zasilacz AT.
Oglądamy.
Najpierw spójrzmy czym różnią się w/w zasilacze :
Zasilacz AT - Przewód z włącznikiem 230V ,do włączania i wyłączania zasilacza , dwie wiązki przewodów zakończone wtykami P-8 i P-9 z napięciami do zasilania płyty AT ,oprócz tego złącza molex i zasilania stacji dyskietek .
Zasilacz ATX - Wtyk 20 lub 24 pin do zasilania płyt ATX ,przewody do zasilania ,molex i stacja dyskietek .
Przeróbka .
Z zasilacza AT wylutować wtyczki zasilania płyty głównej (P8-P9) ,przewód zasilania z włącznikiem zostawiamy na razie w spokoju .
Zasilacz ATX ,odnajdujemy przewody : szary (PG) ,zielony (PS ON) , niebieski (-12V)i, biały(-5V ) i odcinamy je około 5cm od płyty zasilacza (potem będzie łatwiej odnaleźć i przylutować przewody z wtyczek P8-P9.
Wylutowujemy przewody (oprócz tych odciętych ) wtyku zasilania płyty ATX (20-24pin),oczyszczając otwory odsysaczem ,przewody zasilania molex i FDD zostawiamy ). Potem w oczyszczone otwory w płycie zasilacza ATX lutujemy przewody końcówek zasilania AT P8-P9 ,zgodnie z z napięciami i kolorami przewodów , także tych które odcięliśmy od wtyku 20-24 pin.Wylutowywujemy też te ucięte ,lutujemy te z wtyczek P8-P9 .
Łączymy przewód zielony (PS ON) ,z masą zasilacza przez przylutowanie do jednego z otworów na płycie (masa).
Przelutowywujemy przewód zasilania 230V z włącznikiem zgodnie z podłączeniem jakie było w zasilaczu AT do gniazd zasilania zasilacza ATX .
Sprawdzamy organoleptycznie i miernikiem (Przy NIE PODŁĄCZONYM DO SIECI 230V ! zasilaczu), czy nie zrobiliśmy jakiegoś zwarcia w czasie przelutowania przewodów . jeżeli jest wszystko ok ,montujemy płytę zasilacza w obudowie ,wyprowadzamy przewody przez "przepust " ,podłączamy obciążenie (może być np jakiś DVD ,albo HD) .podłączamy zasilanie ,koniecznie przez listwę z włącznikiem musi być z kołkiem (bolcem ) zerującym i gniazdko 230V MUSI BYĆ Wyzerowane lub Uziemione ! Po załączeniu listwy załączamy włącznikiem zasilacz i jeśli wszystko dobrze podłączyliśmy ,napęd lub dysk da oznaki działania . sprawdzamy czy zasilacz ma prawidłowe napięci i nie ma "Przebicia na obudowę " Jeżeli wszystko jest OK -Przeróbkę możemy uznać za zakończoną .
Pozwolę sobie powtórzyć :
Kilka Porad BHP
Uwaga !
Pamiętaj że zasilacz i włącznik są pod napięciem 230V !!! Wszelkie prace montażowe i podłączenia wykonuj przy Odłączonej Sieci 230V !!! Pamiętaj po montażu sprawdzić czy nie ma "Przebicia Na obudowę" .Używaj tylko Oryginalnych Przewodów z uziemieniem i pamiętaj o dobrej izolacji włącznika Przy wierceniu docinaniu i innych pracach montażowych zachowaj bezpieczeństwo ( można się skaleczyć )
Jeżeli nie czujesz że możesz to zrobić ,zrezygnuj ,poproś kogoś kompetentnego
W/W , przeróbki (jeżeli się ich podejmiesz ) , wykonujesz na własną odpowiedzialność
Ps. Schemat podłączenia wtyczek (zdjęcie )pozyskałem z : https://aveoworklogs.pl/tworzenie-przej ... atx-na-at/
- Załączniki
-
- Zasilacz AT (góra ) i zasilacz ATX (dół) ,zdjęcia
- 100_6222.JPG (138.64 KiB) Przejrzano 9708 razy
-
- To usuwamy z zasilacza ATX.
- 100_6228.JPG (131.52 KiB) Przejrzano 9708 razy
-
- Schemat podłączenia wtyczek P8-P9 w miejsce wtyku zasilania płyty ATX.
- rLOduTYm.jpg (24.1 KiB) Przejrzano 9708 razy
-
- Tak wygląda zasilacz ATX po przeróbce na AT (Efekt końcowy)
- 100_6225.JPG (133.86 KiB) Przejrzano 9708 razy
Re: Alternatywa dla drożyzny w temacie podzespołów retro PC ?
Ojej jaki odkopany temat. Zapomniałem, że on istnieje. Sam właściwie chciałbym zrobić kolekcję zamienników części, które pozwalają wymontować stare oryginały i zamienić je na nowe zamienniki - z rozszerzoną funkcjonalnością lub bez.
Strona: https://piteusz.ovh/
YouTube: https://www.youtube.com/user/Piteusz/
Discord: https://piteusz.ovh/irc_discord.php
YouTube: https://www.youtube.com/user/Piteusz/
Discord: https://piteusz.ovh/irc_discord.php
- Dariusz 64
- Posty: 1536
- Rejestracja: 01 lis 2018, 15:55
- Lokalizacja: Lublin
Re: Alternatywa dla drożyzny w temacie podzespołów retro PC ?
Kilka słów wstępu .
Poradnik dla Osób które są w pewnym stopniu zaawansowane w pracach z "Elektryką" ,mają pojęcie jak używać : Lutownicy ,miernika ,czytać w podstawowym stopniu schematy, wiedzą że mają do czynienia z Siecią 230V .
Laicy i Uzdolnieni "Inaczej" niech niestety sobie ten post darują ,porażenie prądem 230V, oparzenia od lutownicy (cyny), rany szarpane -cięte zagrażają zdrowiu i życiu
Do "stworzenia" śledzia z portem PS2 zmotywował mnie temat : https://starykomputerforum.piteusz.ovh/ ... f=11&t=549
Jak napisał Autor faktycznie w/w są prawie nie możliwe do dostania ,ale dlaczego nie wykonać go samemu
Co nam potrzeba
Oczywiście płyta AT na której są piny do podłączenia w/w gniazda PS2 ,w większości płyt wygląda to jak na zdjęciu 1-2 (UWAGA Opis pinów trzeba uzgodnić z manualem płyty jeżeli takowy posiadamy ,a i tak zalecam zmierzenie -miernikiem przynajmniej pinów +5V i GND ,czy są zgodne z w/w zdjęciem lub manualem . Złe oznaczenie pinu +5V i wadliwe podłączenie myszki może skończyć się poważnym uszkodzeniem tak jej ,jak płyty głównej
Do przeróbki ponadto potrzebujemy :
Miernik uniwersalny (multimetr) ,lutownicę ,cynę, kalafonię ,podstawowe narzędzia.
Wiertło o średnicy 12.5 mm najlepiej do drewna (wiertła do metalu mają duży stożek ,a że blaszka śledzia jest dosyć cienka takie wiertło spowoduje raczej zniszczenie śledzia a nie wywiercenie otworu) ,a w czasie wiercenia należy dobrze docisnąć (np ściskami ) śledź do kawałka drewna . No i wiertarkę trzeba mieć .
Zaczynamy.
Na popularnym portalu aukcyjnym zakupiłem takie oto gniazda (rozbieralne) PS2 w cenie 3zł sztuka ,zdjęcie 3 .
Śledzie mogą być dowolne (ja użyłem śledzia z portem COM) , byle gniazdo PS2 się zmieściło ,zdjęcie 4.
Tasiemkę przewodów z konektorem ,lub oddzielne przewody ,cztery "nitki" ,(np. z podłączenia diod i przycisków obudowy komputerowej ) muszą mieć "wsuwki" ,też zdjęcie 4 .
W śledziu wiercimy otwór wiertłem (fi 12,5 mm) .
Gniazdo PS2 rozbieramy na części i z nasadki (osłonki) odcinamy pierścionek około 8mm (posłuży do zablokowania gniazda na śledziu .potem na wiązkę przewodów z wsuwkami zakładamy pozostałą część osłonki ,lutujemy zgodnie z schematem (Zdjęcie 1-2 , lub z manuala) przewody do gniazda PS2 (pamiętając żeby nie zrobić zwarcia między pinami gniazda) ,po przylutowaniu przewodów sprawdzamy poprawność lutowania i składamy gniazdo (zakładając pozostałe elementy) ,tak przygotowane gniazdo wygląda jak na zdjęciu 5 .
Następnie gniazdo wkładamy do otworu w śledziu i zabezpieczamy w/w pierścionkiem od zewnętrznej strony (można przed wciśnięciem ,posmarować pierścionek klejem (np.kropelką zostanie zaklejony na stale ),polecam taką opcję .
Gotowy i działający śledź (z gniazdem PS2 i COM ) ,na zdjęciu 6 .
Gniazdo PS2 w tym wariancie ma wsuwkę zespoloną 5 wtykową ,ale można mając przewody z oddzielnymi wsuwkami dopasować (i podłączyć) gniazdo do każdej płyty gdzie występują piny do gniazda PS2 w jakiejkolwiek konfiguracji .
Kilka Porad BHP
Uwaga
Wszelkie prace montażowe i podłączenia wykonuj przy Odłączonej od zasilania płycie głównej Pamiętaj po montażu sprawdzić czy nie ma zwarć między pinami gniazda PS2 Przy wierceniu docinaniu i innych pracach montażowych zachowaj bezpieczeństwo ( można się skaleczyć ) Podczas lutowania można się poparzyć
Jeżeli nie czujesz że możesz to zrobić ,zrezygnuj ,poproś kogoś kompetentnego
W/W , przeróbki (jeżeli się ich podejmiesz ) , wykonujesz na własną odpowiedzialność
Poradnik dla Osób które są w pewnym stopniu zaawansowane w pracach z "Elektryką" ,mają pojęcie jak używać : Lutownicy ,miernika ,czytać w podstawowym stopniu schematy, wiedzą że mają do czynienia z Siecią 230V .
Laicy i Uzdolnieni "Inaczej" niech niestety sobie ten post darują ,porażenie prądem 230V, oparzenia od lutownicy (cyny), rany szarpane -cięte zagrażają zdrowiu i życiu
Do "stworzenia" śledzia z portem PS2 zmotywował mnie temat : https://starykomputerforum.piteusz.ovh/ ... f=11&t=549
Jak napisał Autor faktycznie w/w są prawie nie możliwe do dostania ,ale dlaczego nie wykonać go samemu
Co nam potrzeba
Oczywiście płyta AT na której są piny do podłączenia w/w gniazda PS2 ,w większości płyt wygląda to jak na zdjęciu 1-2 (UWAGA Opis pinów trzeba uzgodnić z manualem płyty jeżeli takowy posiadamy ,a i tak zalecam zmierzenie -miernikiem przynajmniej pinów +5V i GND ,czy są zgodne z w/w zdjęciem lub manualem . Złe oznaczenie pinu +5V i wadliwe podłączenie myszki może skończyć się poważnym uszkodzeniem tak jej ,jak płyty głównej
Do przeróbki ponadto potrzebujemy :
Miernik uniwersalny (multimetr) ,lutownicę ,cynę, kalafonię ,podstawowe narzędzia.
Wiertło o średnicy 12.5 mm najlepiej do drewna (wiertła do metalu mają duży stożek ,a że blaszka śledzia jest dosyć cienka takie wiertło spowoduje raczej zniszczenie śledzia a nie wywiercenie otworu) ,a w czasie wiercenia należy dobrze docisnąć (np ściskami ) śledź do kawałka drewna . No i wiertarkę trzeba mieć .
Zaczynamy.
Na popularnym portalu aukcyjnym zakupiłem takie oto gniazda (rozbieralne) PS2 w cenie 3zł sztuka ,zdjęcie 3 .
Śledzie mogą być dowolne (ja użyłem śledzia z portem COM) , byle gniazdo PS2 się zmieściło ,zdjęcie 4.
Tasiemkę przewodów z konektorem ,lub oddzielne przewody ,cztery "nitki" ,(np. z podłączenia diod i przycisków obudowy komputerowej ) muszą mieć "wsuwki" ,też zdjęcie 4 .
W śledziu wiercimy otwór wiertłem (fi 12,5 mm) .
Gniazdo PS2 rozbieramy na części i z nasadki (osłonki) odcinamy pierścionek około 8mm (posłuży do zablokowania gniazda na śledziu .potem na wiązkę przewodów z wsuwkami zakładamy pozostałą część osłonki ,lutujemy zgodnie z schematem (Zdjęcie 1-2 , lub z manuala) przewody do gniazda PS2 (pamiętając żeby nie zrobić zwarcia między pinami gniazda) ,po przylutowaniu przewodów sprawdzamy poprawność lutowania i składamy gniazdo (zakładając pozostałe elementy) ,tak przygotowane gniazdo wygląda jak na zdjęciu 5 .
Następnie gniazdo wkładamy do otworu w śledziu i zabezpieczamy w/w pierścionkiem od zewnętrznej strony (można przed wciśnięciem ,posmarować pierścionek klejem (np.kropelką zostanie zaklejony na stale ),polecam taką opcję .
Gotowy i działający śledź (z gniazdem PS2 i COM ) ,na zdjęciu 6 .
Gniazdo PS2 w tym wariancie ma wsuwkę zespoloną 5 wtykową ,ale można mając przewody z oddzielnymi wsuwkami dopasować (i podłączyć) gniazdo do każdej płyty gdzie występują piny do gniazda PS2 w jakiejkolwiek konfiguracji .
Kilka Porad BHP
Uwaga
Wszelkie prace montażowe i podłączenia wykonuj przy Odłączonej od zasilania płycie głównej Pamiętaj po montażu sprawdzić czy nie ma zwarć między pinami gniazda PS2 Przy wierceniu docinaniu i innych pracach montażowych zachowaj bezpieczeństwo ( można się skaleczyć ) Podczas lutowania można się poparzyć
Jeżeli nie czujesz że możesz to zrobić ,zrezygnuj ,poproś kogoś kompetentnego
W/W , przeróbki (jeżeli się ich podejmiesz ) , wykonujesz na własną odpowiedzialność
- Załączniki
-
- Rozkład pinów gniazdo PS2 (żeńskie)
- 1.jpg (7.18 KiB) Przejrzano 5962 razy
-
- Przykładowy rozkład pinów (szpilek) do podłączenia gniazda PS2 na płycie AT
- 2.jpg (11.26 KiB) Przejrzano 5962 razy
-
- Gniazdo PS2 kompletne i rozebrane.
- 3.JPG (296.44 KiB) Przejrzano 5962 razy
-
- Śledzie z wywierconymi otworami .Oraz przewody z konektorem .
- 4.JPG (505.17 KiB) Przejrzano 5962 razy
-
- Zmontowane gniazdo + pierścionek zabezpieczający .
- 5.JPG (309.38 KiB) Przejrzano 5962 razy
-
- Efekt finalny gniazdo PS2 na śledziu z gniazdem COM .
- 6.JPG (438.92 KiB) Przejrzano 5962 razy
