Re: Kontrolery pamięci masowych [ I/O ] na ISA - Zworkologia
: 07 lis 2020, 16:51
autor: Dariusz 64

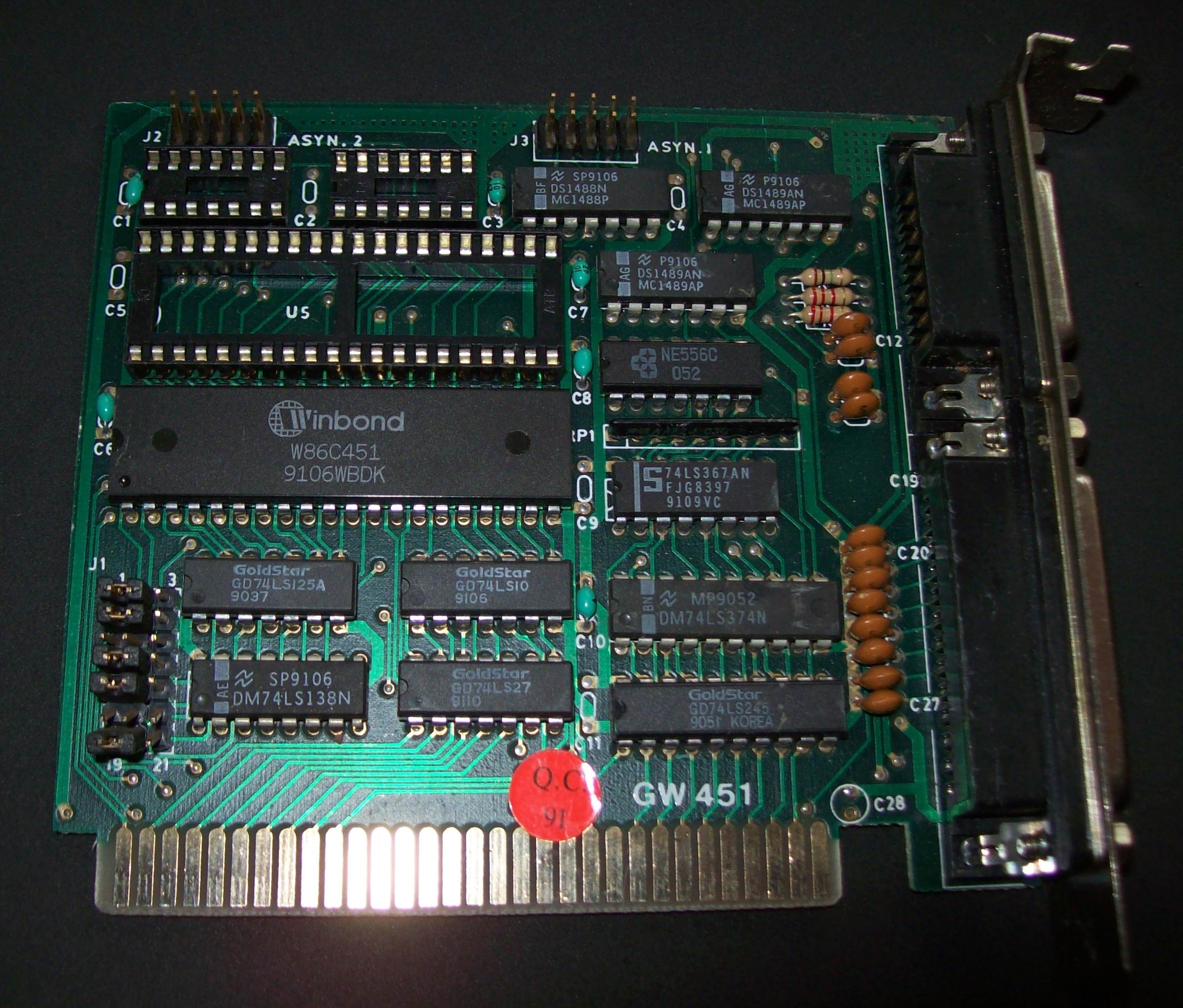

Gniazda : COM ,LPT i Game ,Kontroler Winbond na ISA (8 bit) ,tu mamy 2 sekcje zworek ,ustawienie które u mnie zadziałało na zdjęciu Nr 2 .
Re: Kontrolery pamięci masowych [ I/O ] na ISA - Zworkologia
: 06 lip 2021, 14:15
autor: Dariusz 64
Kontroler GoldStar GM30C75 .Można podpiąć > 2 Dyski HDD IDE 3.5" ,lub dysk i napęd i diodę sygnalizacyjną do nich ,oraz 2xFDD .Kontroler bezobsługowy (bez zworek
) ,zalecam dla Osób rozpoczynającymi "przygodę z w/w kontrolerami" ustawianie zworek może przyprawić o niezłą traumę
).
Re: Kontrolery pamięci masowych [ I/O ] na ISA - Zworkologia
: 18 lip 2024, 23:02
autor: Dariusz 64

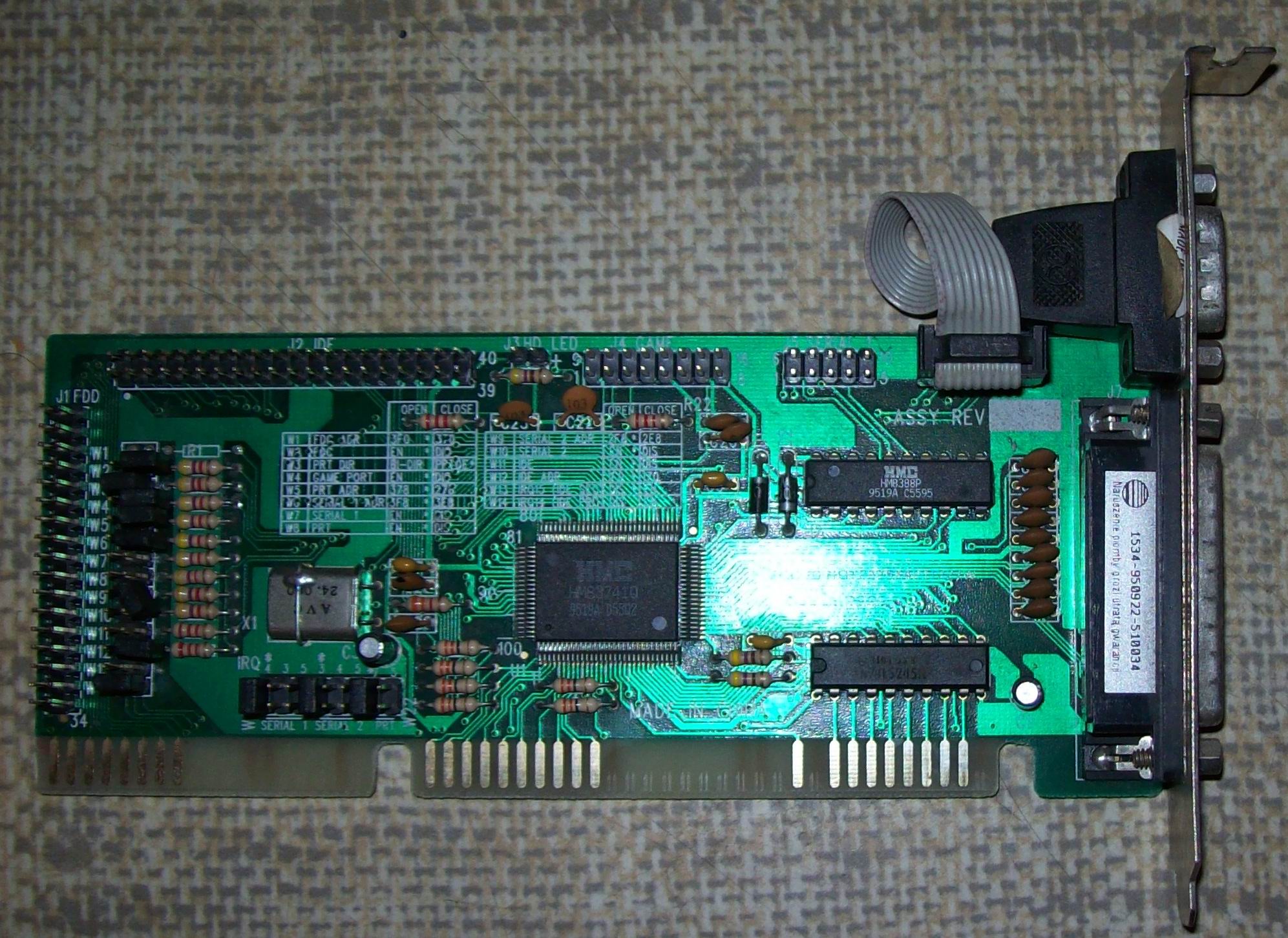

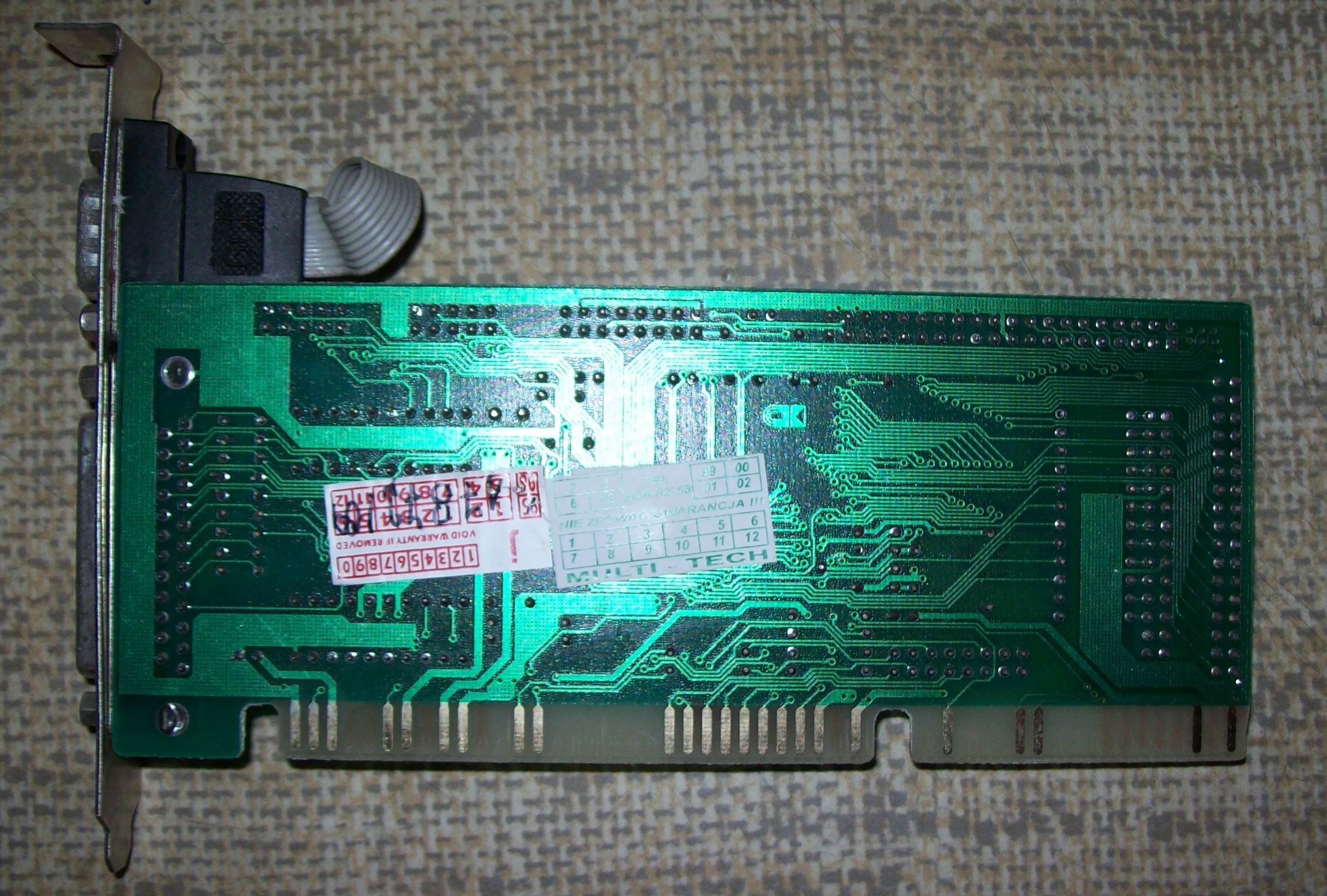

Kontroler HMC .
Posiada właściwie wszystkie gniazda które są potrzebne do podłączenia kompletu napędów i peryferiów ,są to :
Kontroler IDE ATA -na 2 napędy
Kontroler stacji dyskietek FDD
Dwa gniazda COM (Serial), do podłączenia na "śledziu"
Port J4 (prawdopodobnie port GAME ,do podłączenia dżojstika
)
Wlutowane gniazdo LPT
Dodam że gniazdo J3 służy do podłączenia diody sygnalizującej pracę dysku twardego (HD).
Na zdjęciu 01,ustawienie zworek w moim egzemplarzu, które pozwoliły na jego poprawną pracę .
- 01.JPG (499.63 KiB) Przejrzano 3115 razy
- 02.JPG (615.93 KiB) Przejrzano 3115 razy
Re: Kontrolery pamięci masowych [ I/O ] na ISA - Zworkologia
: 13 paź 2024, 12:29
autor: Dariusz 64

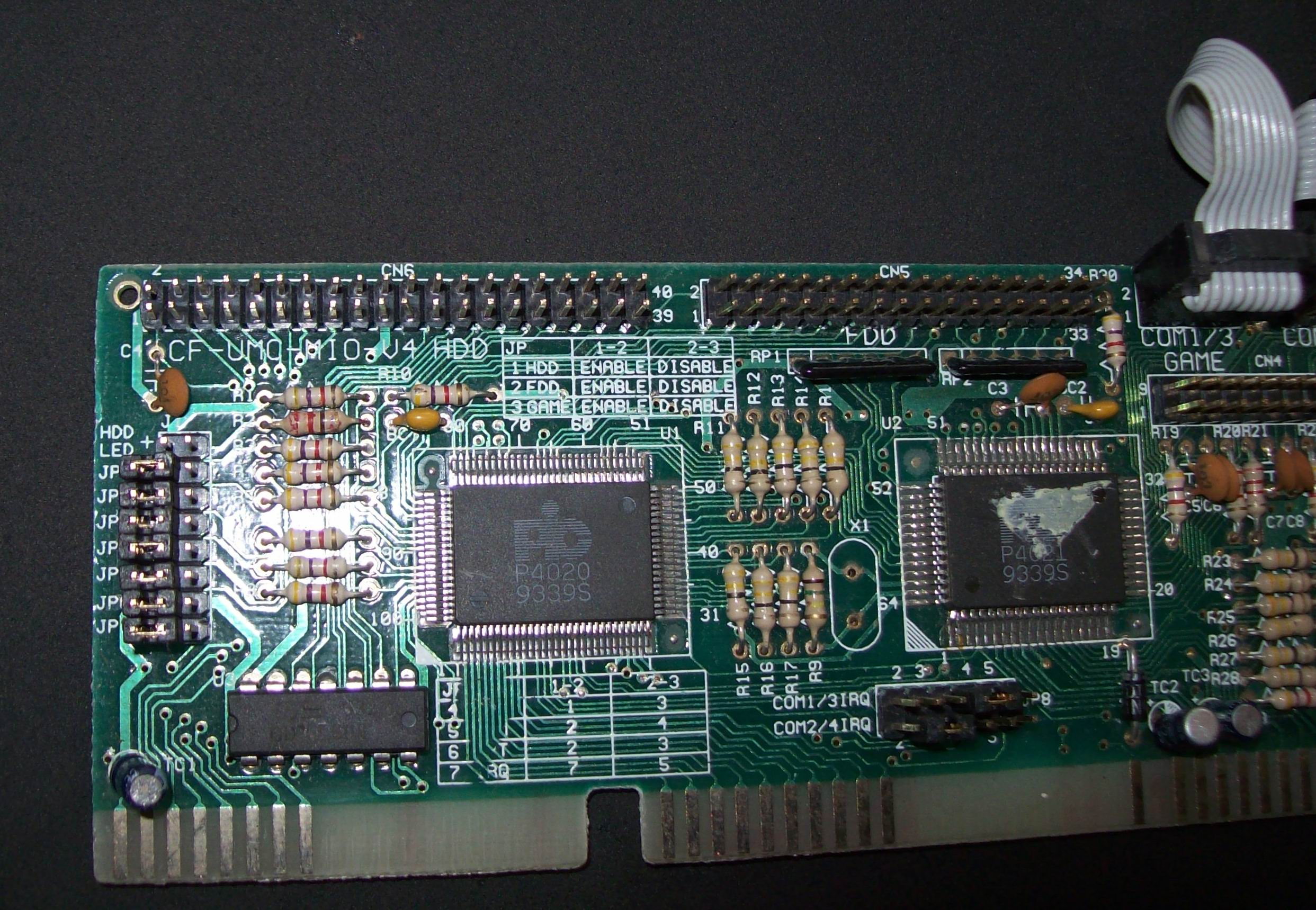

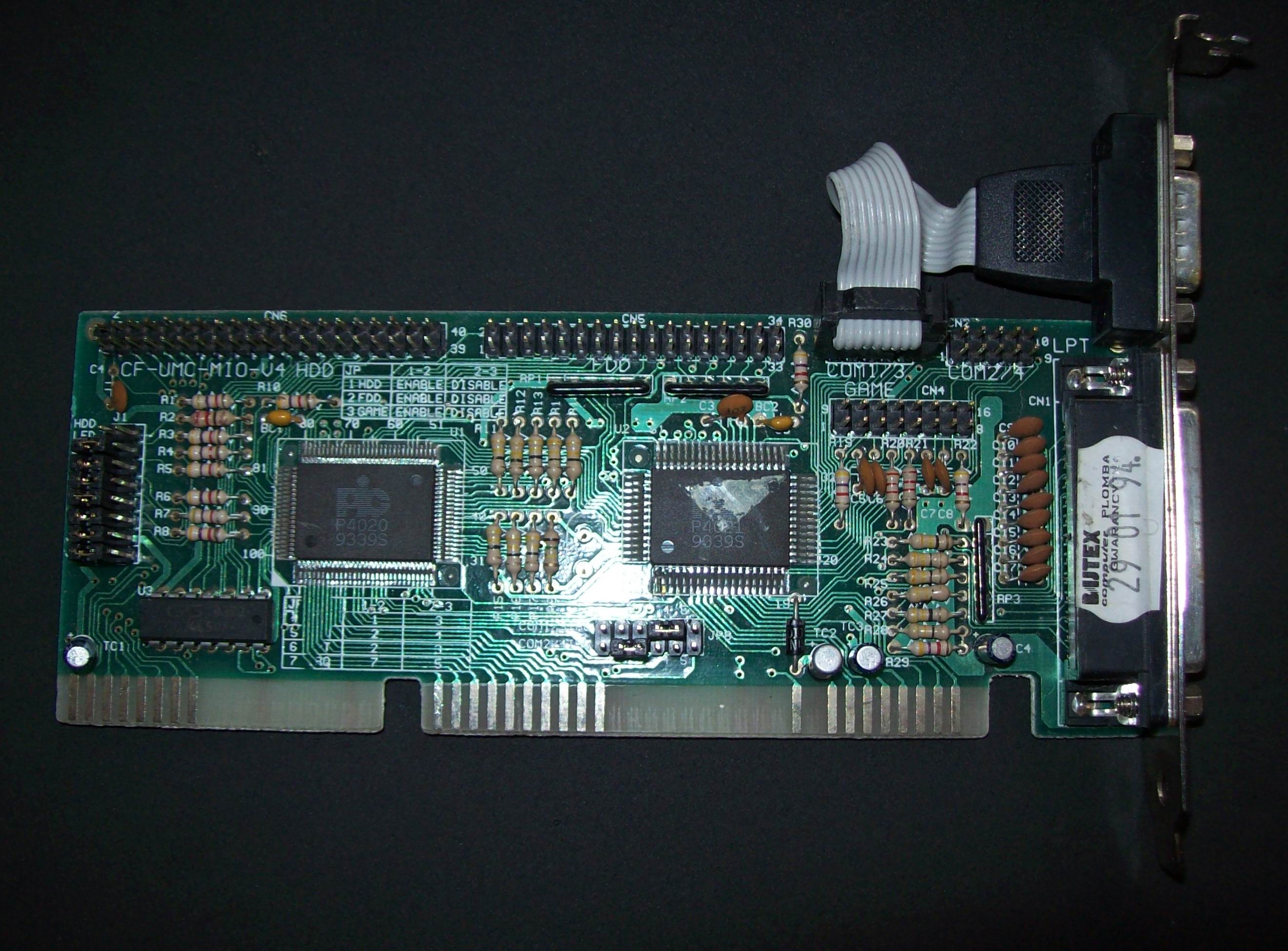

Kontroler PiC.Ustawienia zworek na zdjęciach.
- 01.JPG (637.88 KiB) Przejrzano 609 razy
- 02.JPG (720.36 KiB) Przejrzano 609 razy
Re: Kontrolery pamięci masowych [ I/O ] na ISA - Zworkologia
: 13 paź 2024, 12:34
autor: Dariusz 64

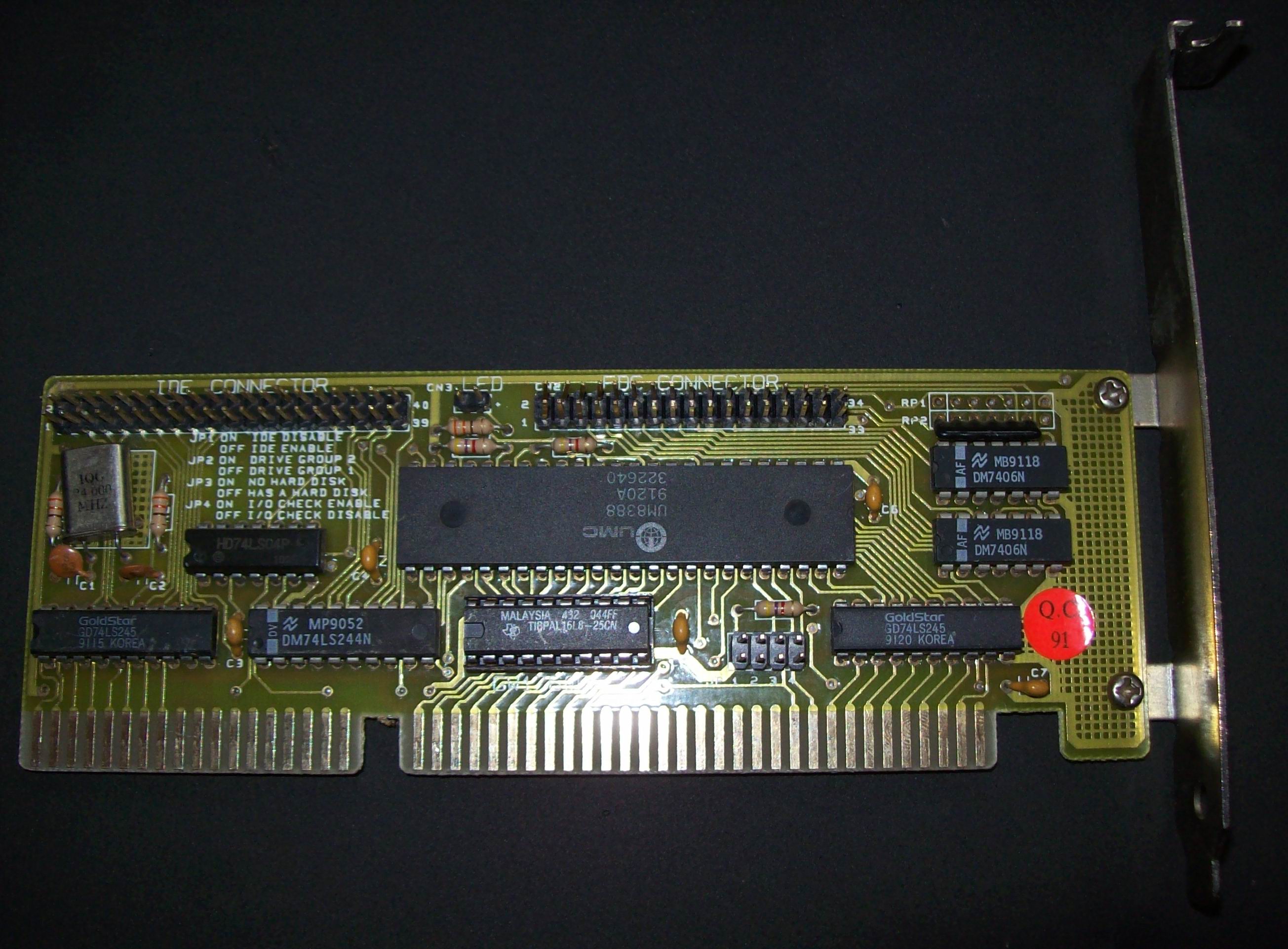

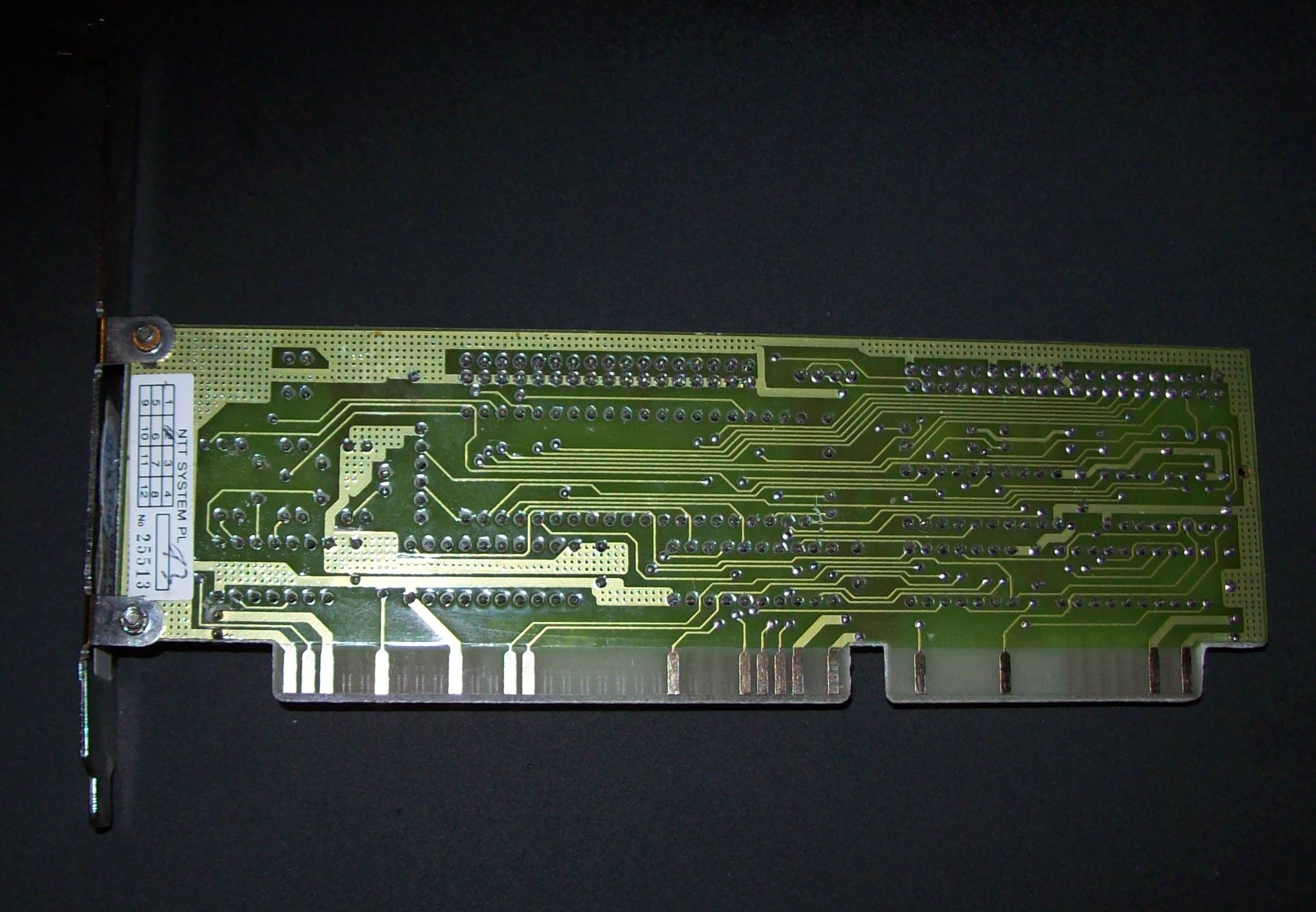

Kontroler UMC + dodatkowa karta z COM ,LPT.
- 01.JPG (548.71 KiB) Przejrzano 609 razy
- 02.JPG (633.67 KiB) Przejrzano 609 razy
